Montera Safety Wall

Inbrottsregelns olika avstånd till håltagning från ände innebär att beställningslängden ska anpassas.Inbrottsgallret står alltid stumt mot skenans botten. Beställningslängden för regel behöver anpassas så att regeln kan gå fritt min 33 mm i skenans botten. Detta för att vid behov kunna lyfta regeln och passa in över de horisontella järnen.

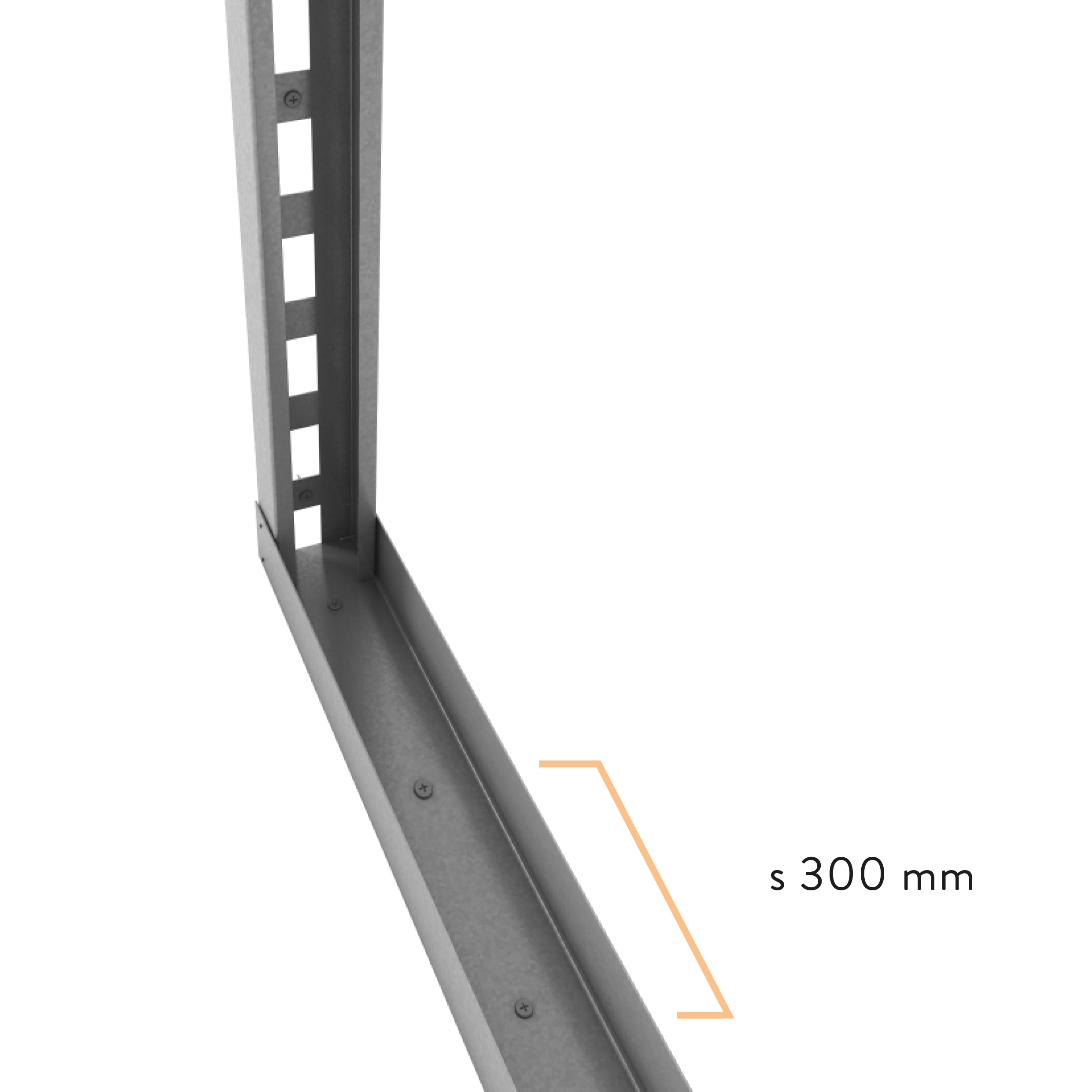

Tak-, golvskena samt regel fästes in mot underlaget med max cc 300 mm. Beroende på underlag används exempelvis skjutspik, spikplugg, skruvplugg eller expander. Mot tak med gipsskiva fäst skenan om möjligt i takets stomme. Där detta inte är möjligt, används fästdon för skiva, exempelvis expander.

Vid ljudkrav kompletteras regel mot vägg med lös polyetenduk på rulle. Polyetenduken kan limmas till regel med exempelvis spraylim.

Sammanfoga skena till regel. Utför montaget med 1 st skruv B08 med borrspets och platt skalle. Placera skruven vid profilens liv.

1. Placera den andra regeln i skenan och placera inbrottsgallret genom regelns hålade liv. Böj vart tredje horisontellt järn. Använd lämpligen ett montagerör med Ø20 mm som träs över järnet för att med handkraft enkelt böja järnen.
2. För in inbrottsgaller samt regel tills de horisontella järnen tar stopp mot startregelns liv.

   OBS! Vid start av ytterhörn se punkt 7,6

Nästa regel placeras i skenan med regelns öppning mot inbrottsgallret. Skjut regeln mot inbrottsgallret så de horisontella järnen sticker ut genom regelns liv. Fäst in regeln med 1 st skruv B08/sida och montera nästa inbrottsgaller.

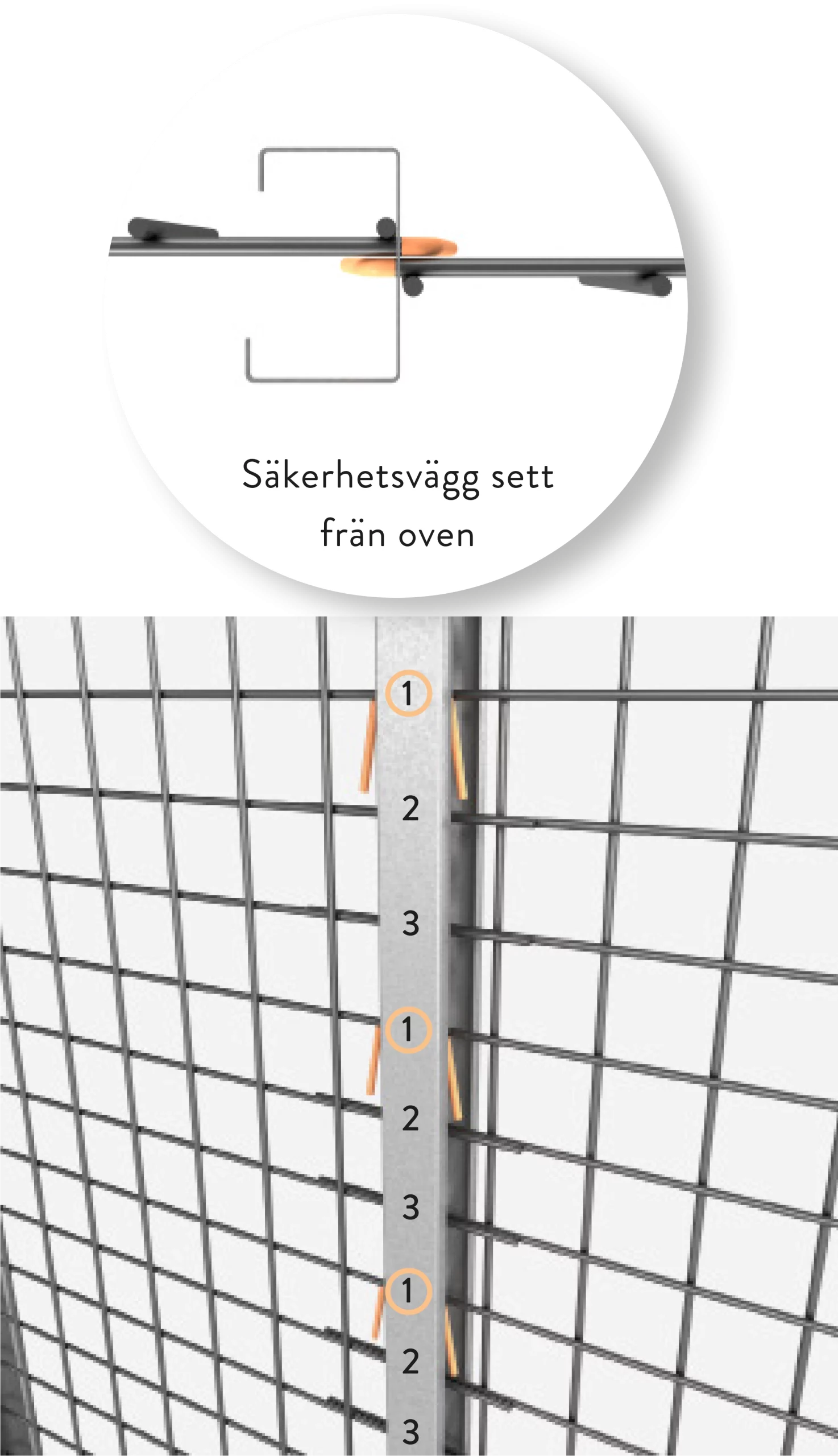

Montera inbrottsgallret med de horisontella järnen mot varandra. Det är viktigt för att kunna dra installationer t e x flexslang 20 mm. För klass 1 och 2. Böj ned var tredje horisontell järn för båda innbrottsgallren.

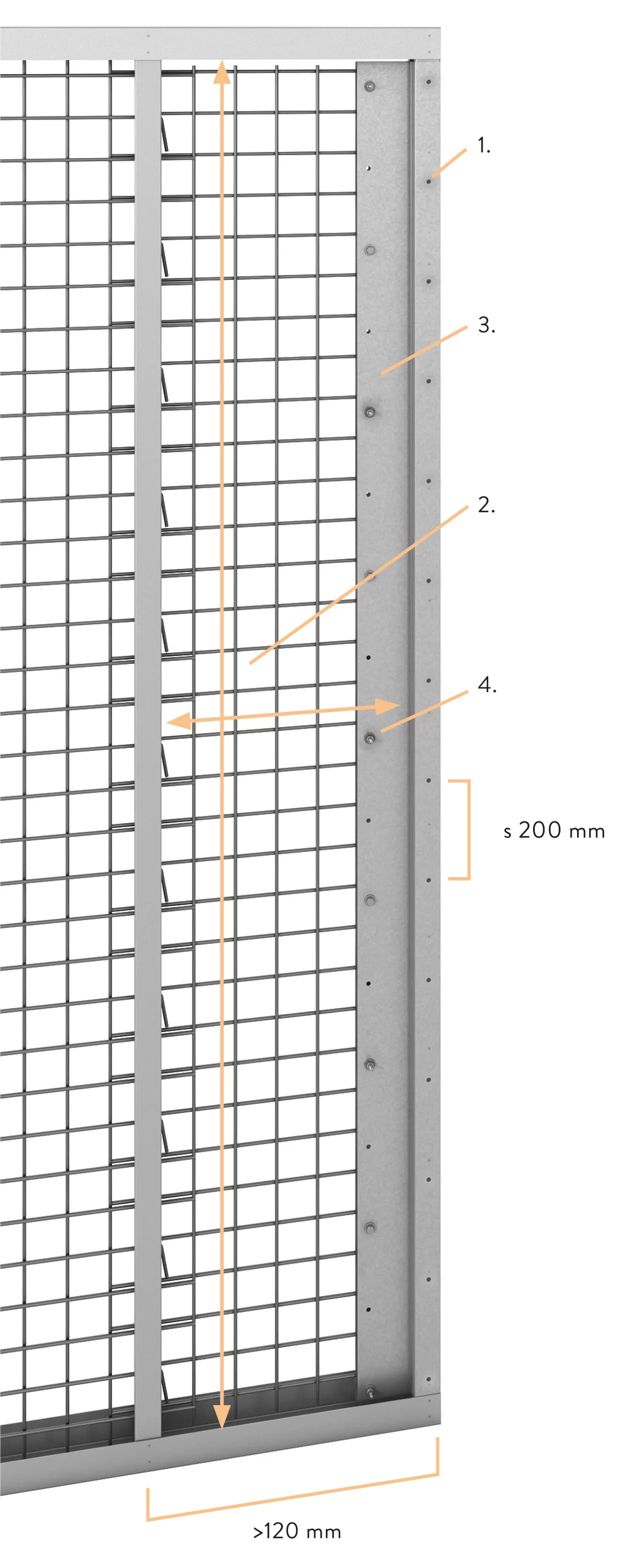

1. Montera regel mot vägg.
2. Tillpassa inbrottsgallret efter bredden på sista regelfacket och höjden mellan skenornas flänsar.
3. Vinkla in inbrottsgallret genom regelns hålade liv. Placera den hålade avslutnings-profilen på båda sidor om regeln och skruva till regelfläns med B08 s200 mm.
4. Montera bult M6 med bricka samt mutter växelvis från fram resp baksida s292 mm (vartannat hål). Bricka placeras på båda sidor. Använd lämpligen skruvdragare med hylsa samt blocknyckel för ett snabbt montage. Bultarna ska låsa inbrottsgallrets sista vertikala järn. Montaget förenklas med två personer.
5. Sista fack mot anslutande konstruktion måste vara minst 120 mm för att få plats med alla komponenter. Vid behov behöver man därför korta av näst sista fack vilket man gör genom att ta bort en hel cellrad så att nätet på båda sidor har horisontella järn tillräckligt långa för att medföra enkel bockning.
6. Vid ytterhörn skall avslutningsprofil användas både vid avslut och start av vägg. Det innebär att montagesteg 4 (Start av vägg) utgår och istället används avslutningsprofil även där.

Vid horisontal skarv monteras inbrottsgallren kant i kant. Horisontella skarvar får ej förekomma på höjder lägre än inbrottsgaller med hel längd 2488 mm.

Vid öppning monteras förstärkningsregel CF som karmregel. Montera avslutningsprofilen (Z) på karmregel enligt tidigare beskrivning ”Avslut mot vägg”. Vid start ovan öppning monteras regel, inbrottsgaller samt avslutningsprofil. Fortsätt med att montera regel samt galler och lås fast gallret genom att montera avslutningsprofil på karmregeln. Start efter öppning görs enligt tidigare beskrivning ”Start av vägg”.

Isolering av vägg kan utföras med mineralulls-isolering eller drevremsa. Vid regelstomme 70 mm och 95 mm får isolering med tjocklek 35 mm respektive 45 mm användas. Även drev-remsa kan monteras på båda sidor om gallret i skena samt regel och ge ett tillskott till väggens ljudreducering. Isolering och drevremsa minimerar också det ljud som eventuellt kan uppstå då inbrottsgallren slår emot varandra t. ex. vid slag på vägg.

Rörinstallationer dimension 16 mm samt 20 mm kan monteras genom de förstansade hålen bredd 26 mm. För eldosor kan, beroende på dimension av regelstomme, inbrottsgallret behöva klippas upp. Det är viktigt att montaget av inbrottsgallret sker med de horisontella järnen mot varandra för att rörinstallationer ska kunna dras mellan de båda inbrottsgallren i hålen.

Stommontaget är nu klart och skivor kan börja monteras.

Montera första skivans skarv på tredje regeln. Skivan skruvas cc 200 mm i ytterkanterna. Montera andra skivan, bredd 900 mm. Skruva cc 200 mm längs ytterkanterna och cc 300 mm i mitten.

För att uppnå klass 3 (RC3) måste var tredje balk böjas runt nätet enligt instruktionerna. Se avsnitt nedan.

1. Använd den platta änden av verktyget och böj järnet uppåt och lite mot dig.
2. Använd hålet i änden av verktyget och trä detta på järnet.
3. Böj järnet åt sidan och framåt så mycket som möjligt.
4. Byt sedan till hålet i mitten av verktyget. Trä detta på järnet.
5. Böj sedan ned och runt järnet i nätet så att det låser.

För att uppnå skyddsklass RC4 byt inbrottsgallret ut mot specialnät för RC4 med 11,8x6mm stänger. Montaget genomförs enligt punkt 1-12. Tack vare de horisontella stängernas tjocklek på 11,8 mm behöver de inte böjas enligt punt 4 & 6 utan lämnas raka.
