Nail It Safety er et komplett system for sikkerhetsvegger. Systemet har mange fordeler kontra tradisjonell montasje med innbruddsplater.
Systemet baserer seg på at stenderne festes i skinnene og et sikkerhetsnett plasseres inn mellom stenderne. Stålstenderne har perforeringer i ryggen som passer til sikkerhetsnettet. Den robuste platen Ultra Board festes i sikkerhetsstender og forsterkningsskinne. Både montering av stendere og platene foregår med dykkertpistol. Platene skjøtes uavhengig av stender og sammenføringen gjøres med skjøteprofil B 13 Bondfiller.
Fordeler med Nail It Safety
- Enklere og raskere montasje med spiker og sikkerhetsnett enn tradisjonell montasje med skruer, overlappende innbruddsplater og gips.
- Redusert materialforbruk
- Ergonomisk
- Tynnere vegger – erstatter doble platelag.
- Testet og godkjent på RISE i Borås, Sverige.
- FG godkjent hos FG Skadeteknikk, vegg nr: VEGG-1033/22
- SBSC sertifisert hos Svensk Brand- och Säkerhetscertifiering, nr. 24-95 og 24-96
Sikkerhetvegg klasse 3 (RC4)

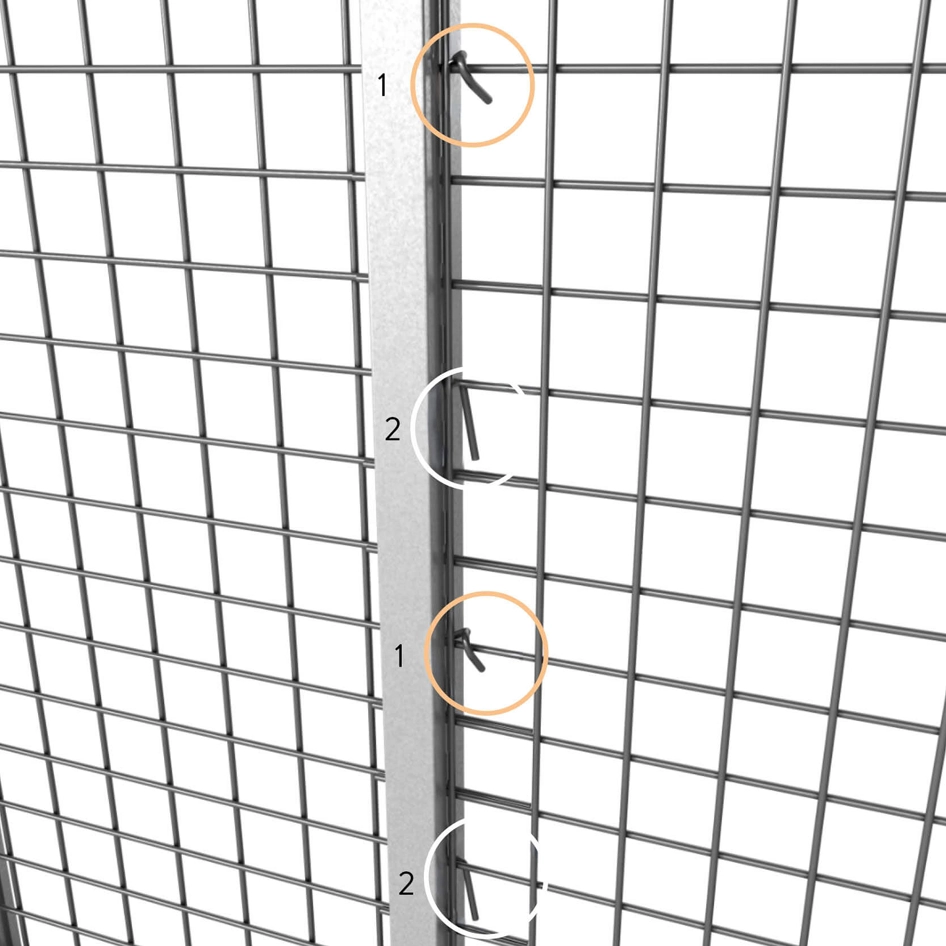

For å oppnå klasse 3 (RC4) må hver andre spile bøyes rundt nettet i henhold til anvisning.
Systemkomponenter
Skinne- og stenderprofiler finnes i mange bredder og ulike godstykkelser. Profilene finnes i standardlengder, men kan også bestilles i ferdig kappede lengder.
Forsterkningsskinne - UF
Profil tilpasset spikring. Norgips forsterkningsskinne for montasje mot gulv, tak og vegger. Skinne UF benyttes ved lydkrav DnT,w (R`w) < 30 dB.
Dimensjoner: 70, 95, 100 mm
Godstykkelse: 1 mm
Flenshøyder: 52/53/57/100/103 mm
Korrosjonsklasse: C2
Forsterkningsskinne m/polyetenduk - UFP
Norgips forsterkningsskinne med 4 mm polyetenduk, for montasje mot gulv, tak og vegger. Skinne UFP benyttes ved lydkrav DnT,w (R`w) < 30 dB. (ved > 35 dB, legg til akustisk fugemasse).
Dimensjoner: 70, 95, 100 mm
Godstykkelse: 1 mm
Flenshøyder: 52/53/57/100/103 mm
Korrosjonsklasse: C2
Nail It Safety – CF
Sikkerhetsstender med utstansinger i ryggen av profilen for montasje av sikkerhetsnett. Dimensjon utstansning 26 x 45 mm. Profilen er tilpasset spikring. Leveres i 2985 og spesiallengder, maks 6000 mm.
Dimensjoner: 70, 95, 100 mm
Godstykkelse: 1 mm
Flenshøyder: 42/46 m
Korrosjonsklasse: C2

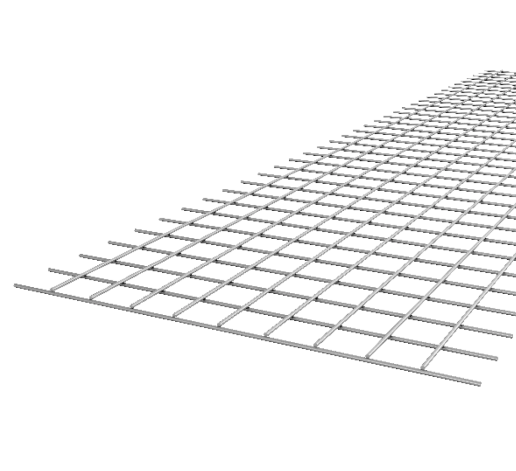

Sikkerhetsnett – Nail It Safety
Sikkerhetsnett med 6 mm spiler for sikkerhetsklassede vegger. Nettet benyttes for bygging av innervegg der det er behov eller krav til ekstra sikring av verdier. Nettene benyttes sammen med utstanset CF forsterkningsstender. Leveres i bredder tilpasset stenderavstand c/c 600 mm. Dimensjon celler: 73 x 73 mm.
Dimensjoner: 594/740 mm x 2488 mm
Godstykkelse: 6 x 6 mm
Avslutningsprofil – Z Safety
Avslutningsprofil Z for låsing av sikkerhetsnett mot åpninger og avslutning av vegger i Nail It Safety-systemet. Dimensjon hull 8 mm med senteravstand c/c 292 mm. Hull i endene av profilen er plassert 45,5 mm fra kanten til senter, avstand 20 mm fra lang kant til senter.
Dimensjoner: 70, 95 mm
Godstykkelse: 1 mm
Flenshøyder: 27, 40 mm
Korrosjonsklasse: C2
Polyetenduk 4 mm - PD-4
PD polyetenduk benyttes som tetting mellom stålprofiler og tilstøtende bygningsdeler. Duken gir en meget god lufttetting og til en viss grad lyddemping. Ved høye lydkrav kan duken kompletteres med akustisk fugemasse. I tillegg er duken isolerende og beskytter mot fukt. Duken er alkalisk- og UV-bestandig.
Tykkelse: 4 mm.
Ekspandert polyetylen skum (LDPE). Ikke tverrbundet. HCFC-fri.
Dimensjoner: 70, 95 mm
Bondfiller B 13
Glassfiberforsterket skjøteprofil med perforert flens for skjøting av Ultra Board uavhengig av stender. Den fasede platekanten monteres i profilen. Ved sparkling presses sparkelmassen igjennom de perforerte hullene og binder sammen plateskjøten. Deretter sparkles plateskjøten med papirstrimmel som ved all annen gips.
Dimensjoner: 23/23,9/45 mm
Lengder: 2500, 2700, 3000 mm
Materiale: Plast, god fuktbestandighet
Ultra Board 13
Ultra Board er en ekstra sterk gipsplate som inngår i Nail It-systemet. Platen gir i tillegg skrufeste direkte i platen med en 5 mm høygjenget skrue.
Montasjeverktøy Nail It Safety
Montasjeverktøy for bøying av jern i i sikkerhetsnett.
Dimensjoner: Ø22 mm, lengde: 390 mm
DOKUMENTASJON
Besøk Norgips.no for å finne mer informasjon om disse produktet.
Nail It Safety – her bør du bruke det
B-krav/Sikkerhetsklasse: B/Klasse:
Oversikt over krav til sikkerhet og sonesikring du bør kjenne til:
- Vinmonopol –og tilsvarende typer bygg B2/2, RC3
- Antikk forretninger B2/2, RC3
- Apotek B2/2
- Bensinstasjoner B2/2
- Bilforhandlere og bilutstyrsforretninger B2/2
- Pelsmakere B2/2
- Byggeplasser B2/2
- Børsemaker B2/2, B3/3, RC4
- Båtforhandlere og båtutstyrsforhandlere B2/2
- Elkjøp, Power, NetOnNet etc. B2/2
- Dykkerforretning B2/2
- Fotobutikker B2/2
- Gallerier B2/2, B3/3, RC4
- Lasteterminaler B2/2
- Gullsmed B3/3
- Lager B2/2
- Optikere B2/2
B/Klasse:
- Spillehaller B2/2, B3/3, RC4* spilleautomater med kontanter må sonesikres
- Sportsbutikk B3/3, RC4
- Jaktbutikk B3/3, RC4
- Tannleger B2/2
- Urmakere B3/3
- Lager for oppbevaring av eksplosiver B3/3, RC4
- Garasjeanlegg B2/2
- Frittliggende gatekjøkken/kiosk med tobakksvarer= B3/3, RC4
Eksempler på sonesikring:
- Arkiver
- Dokumenthvelv
- Operasjonsrom
- Kommunikasjon-og serverrom
- Sikkerhetsdokumenter
- Medisindepot
NB! Regler er å betrakte som et minimumskrav. Forsikringsselskaper eller sikkerhetsmyndigheter kan kreve høyere sikkerhetsklasse beroende på lokasjon, innbruddshyppighet, risiko etc.
Norgips beskrivelse av mekanisk innbruddsbeskyttelse
Utvikling og testing av Nail Safety er utført i Sverige og det er tatt utgangspunkt i den Svenska Stöldskydds-föreningens Norm. Tester er utført i henhold til standard SSF 1047 Inbrottsskyddande vägger – Krav och provning. Og standard EN 1630: 2021 – Dør Systemer, vinduer, påhengsvegger, gitter og skodder — Krav og klasseinndeling. Grunnlag for regelverk i teststandarden er basert på tolkning av standard SSF 200.
SSF bygger i hovedsak på svenske og europeiske standarder og angir nivåer av krav som er vesentlige for innbruddsbeskyttelsen. En av de som vektlegges er NS-EN 1627 Dører, vinduer, påhengte glassfasader, gitter og skodder – Krav til klassifisering.
Sammenheng mellom veggklasse og sikkerhetsklasse i denne normen er i henhold til SSF 200:5.
- Testet og godkjent på RISE i Borås, Sverige.
- FG godkjent hos FG Skadeteknikk, vegg nr: VEGG-1033/22
- SBSC sertifisert hos Svensk Brand- och Säkerhetscertifiering, nr. 24-95 og 24-96
ANM: SSF 200:5 – Regler for mekanisk innbruddsbeskyttelse
| Veggklasse iht. SSF 200:5 | Sikkerhetsklasse iht. SSF 200:5 | Motstandsklasse RC iht. NS-EN 1627 |
|---|---|---|
| 1 | 1 | 2 |
| 2 | 2 | 3 |
| 3 | 3 | 4 |
SSF 200:5 – 2. Generelle krav
2.1 Krav til innfesting og skjøter
Eventuelle skjøter mellom veggelementer/hjørner, samt innfesting mot gulv og tak, skal – når det gjelder angrep og holdbarhet – være likeverdige med den øvrige veggen.
SSF 200:5 – 3. Særskilte krav
3.1 Angrep med håndverktøy
Veggen skal ikke kunne forseres punkt 3.2, på kortere tid enn hva som angis i tabellen nedenfor:
| Sikkerhetsklasse iht. SSF 200:5 | Motstandsklasse RC iht. NS-EN 1627 | Tid (minutter) |
|---|---|---|
| 1 | 2 | 3 |
| 2 | 3 | 5 |
| 3 | 4 | 10 |
SSF 200:5 – 5 Testens ytelse
5.3 Testens ytelse:
5.3.1 Angrep med håndverktøy
Testgruppen skal velge angrepspunkter for å kunne forsere veggen og skjøter på kortest mulig tid.
Eksempel på slike punkter:
- Veggflaten
- Skjøt mellom veggelementer
- Skjøt mellom overflate vegg og gulv, samt mellom overflate vegg og tak
5.3.2 Vegger i klasse 1, 2 og 3/oversikt verktøy
Ved hver enkelt test kan følgende verktøy benyttes:
| Verktøy | Maks lengde, vekt eller type | Maksimalt antall |
|---|---|---|
| Hammer (klasse 1 og 2) | 0,7 kg, 350 mm | 1 stk |
| Slegge (klasse 3) | 1,6 kg, 450 mm | 1 stk |
| Øks (klasse 1 og 2) | 0,8 kg, 370 mm | 1 stk |
| Brekkjern | 600 mm | 1 stk |
| Huggmeisel | 3 stk | |
| Stikksag | 400 mm | 1 sag m/3 sagblad for metall og 2 for tre |
| Demonteringsverktøy | Ingen begrensning |
Verktøy begrenses i vekt til 0,8 kg og i lengde til 300 mm om ikke annet er angitt. Mindre verktøy kan også benyttes.
Kilde: SSF 200:5 – Regler för mekaniskt inbrott
Innbruddsplate
I vegger der det ønskes sikkerhet mot innbrudd, kan gipsveggen forsterkes med innebygde stålplater. Innbruddssikre vegger kan være et ønske fra byggherre eller som en forsikringsbetingelse, for eksempel for forretnings- og kontorlokaler og i leilighetsskiller.
Det tas utgangspunkt i vanlige gipsvegger som forsterkes med stålplater. Tykkelsen på stålplaten velges i henhold til gjeldende krav eller fastsettes i samarbeid med et forsikringsselskap. IBPH-platen har hull og kan festes direkte på det innerste gipsplate laget eller over stolper med G/G 38 skruer. Platen har hull langs to av platens kanter for enklere montering mot gulv og vegger. Som et alternativ til skruing kan IBPH-platen limes.
Innbruddsplate med hull – IBPH
Innbruddsplate IBPH benyttes til vegger der det er behov for høy sikkerhet mot innbrudd. Platen leveres med forborrede hull for skruer. Hulldiameter er 4,2 mm med 10 mm avstand fra platekant til sentrum av hullet. Leveres i to tykkelser, 1 eller 2 mm.
Dimensjoner: 900 x 2500 mm
Godstykkelse: 1 eller 2 mm
Korrosjonsklasse: C1
Platen har hull langs to av platens kanter for enklere montering mot gulv og vegger.
Veggtabell Nail It Safety
I Veggtabellen finner du beskrivelser av veggløsninger med Nail It Safety og viser to forskjellige platetyper. Ultra Board (bredde 900 mm) (UB13) og Norgips Standard (1).
Disse platetypene er grunnlaget for statiske lyd- og branntester og beregninger.
