Designpanel
Designpanel kan benyttes både til himling og lydabsorbent på vegg. Designpanel har et ensartet uttrykk uten synlige skjøter. Kan også brukes på buede overflater. Bøyes på stedet eller bestilles ferdig formet fra fabrikken.
Om Designpanel
STØRRELSER
Globe, Quadril, Micro:
900 x 2700 x 12,5 mm
1200 x 2400 x 12,5 mm
Tangent:
900 x 2400 x 12,5 mm
OVERFLATE
Ubehandlet
DANSK INNEKLIMA MERKING (DIM)
Inneklimaverdi: 10 dager
Partikkelavgivelse: lav (mindre enn 0,75 mg)
Dansk Inneklima Merking er en valgfri ordning for byggematerialer, innredning og møbler, som administreres av Teknologisk Institutt. Testene utføres av nøytrale eksperter i et eksternt laboratorium. Det er en god garanti for at hjemmet ditt får et godt inneklima.
RENGJØRING
Støv fjernes ved hjelp av en tørr støvkost eller støvsuger. Eventuelle flekker tas bort med en fuktig klut under vanlig rengjøring, ved bruk av nøytrale rengjøringsmidler.
INNEKLIMA
Produktet er designet for å fungere under normale forhold. Testet ved 90 % RH og 30° C. Produktet tåler temperaturer opp til 50° C. Aktiv luftrensning med Cleaneo-teknologien.
BÆREKRAFT
Produsert av 100 % gjenbrukbare materialer. Produktet har lang levetid, siden det kan males uten at akustikkegenskapene påvirkes.
LYSREFLEKSION
Avhenger av type maling
BÆREEVNE
| 2 / A / Ingen belastning | 900 x 2700 | G1F, Q1F, Q2F, M1F, M2F |
| 2 / B / 30N Ingen belastning | 1200 x 2400 | G2F, Q2F, Q4F, M2F |
| 1 / A / Ingen belastning | 900 x 2400 | T3L1, T3L2, T3L4 |
BRANNTEKNISK KLASSE
• Klasse 1
• K110
• A2-s1,d0
• BD 30
ROBUSTHET
Produsert i robust, glassfiberforsterket materiale med god trykkstyrke. Under normale forhold bevares produktets egenskaper over tid. Det skjer ingen nedbrytning av materialet.
VEKT
Vekt pr. plate 9,20 kg/m².
Avhengig av type perforering.
DOKUMENTASJON
Besøk Norgips.no for å laste ned dokumentasjon om dette produktet. Her vil du for eksempel finne EPD-er, sertifikater og produktdatablader.

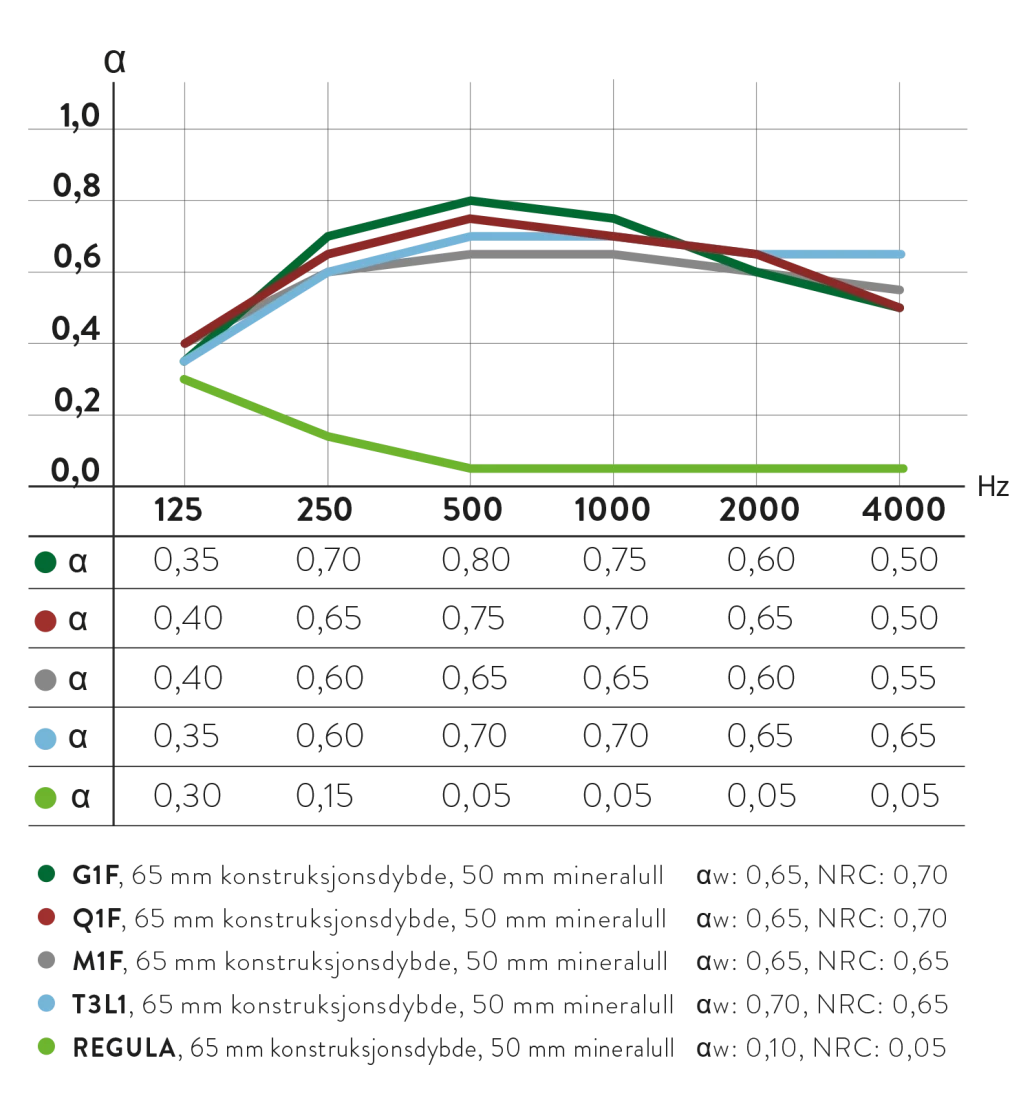

Lydabsorpsjon

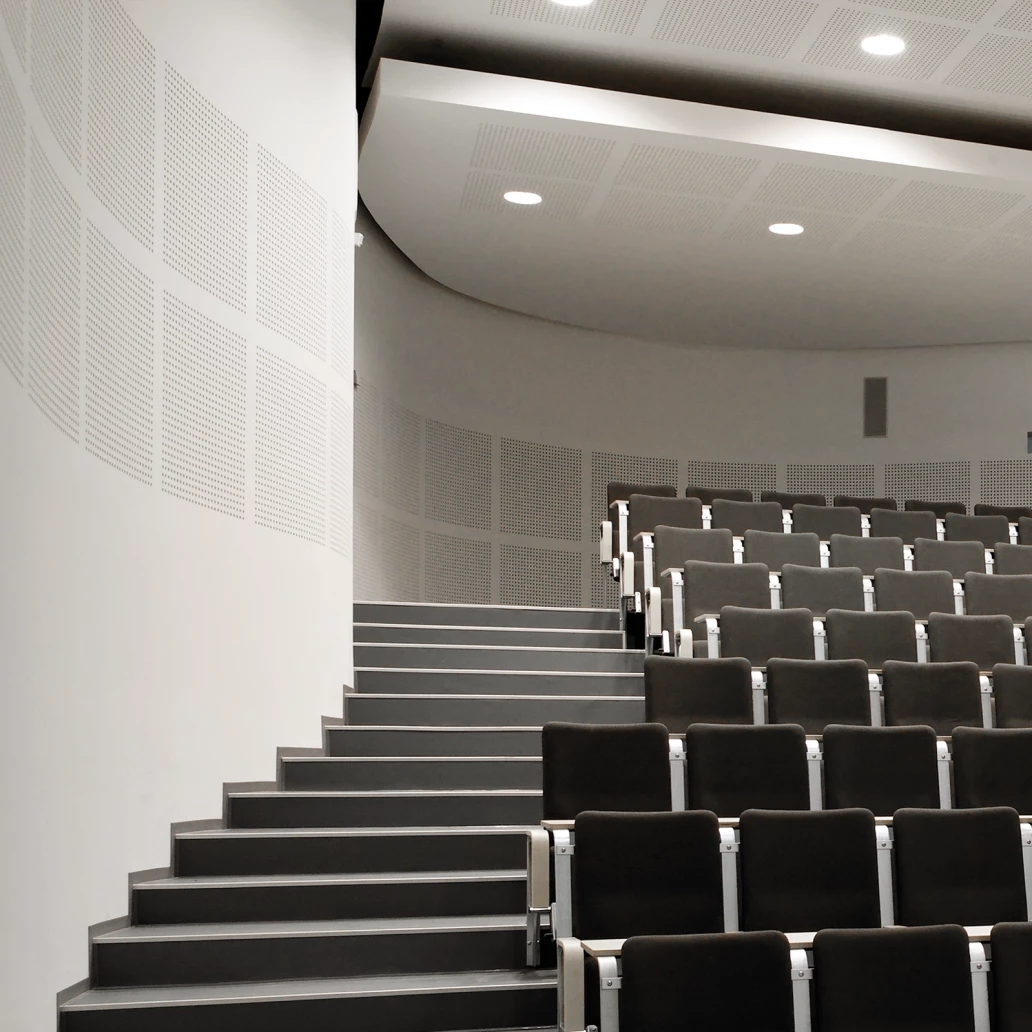

Miljøbilde fra Vordingborg Kaserne, Danmark, Designpanel Vegg, Arkitekt: Kim Bjørn Arkitekter A/S
Lydabsorpsjonsdata
Vil du sammenligne flere produkter eller få en oversikt over lydabsorpsjon på alle våre akustikkplater fra Danoline? Da er dette verktøyet nyttig for deg.
Kanter

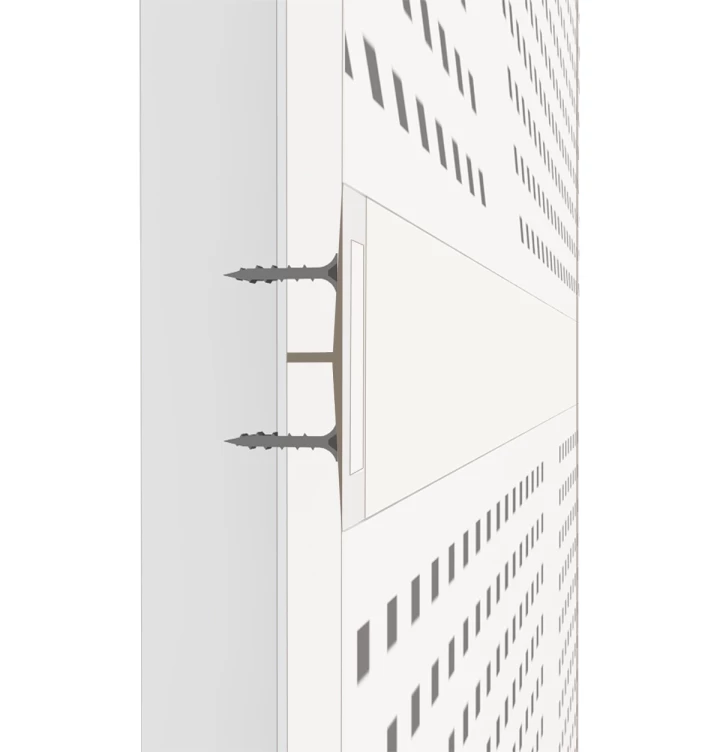

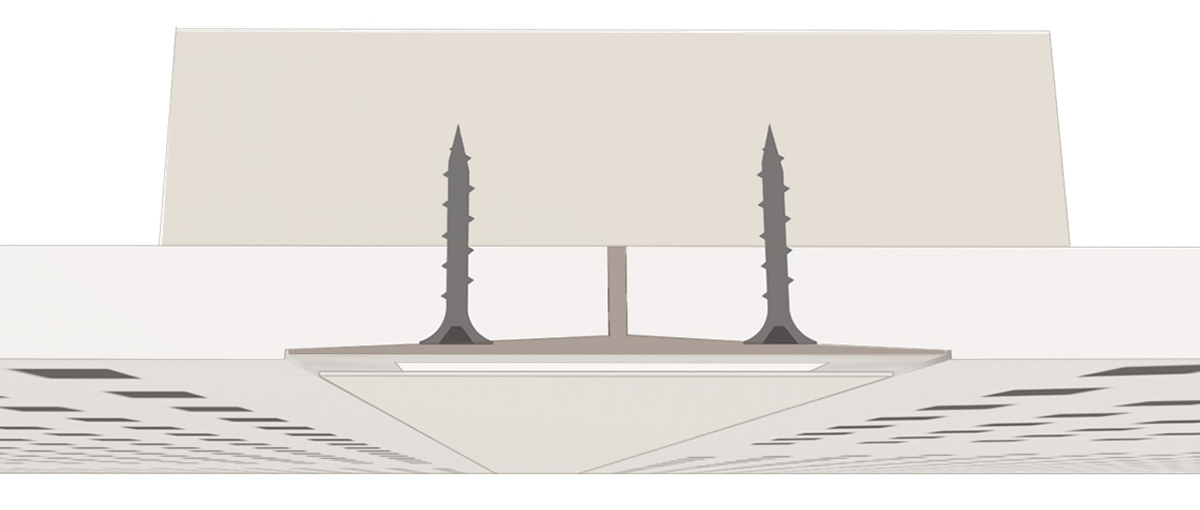

KANT B1
Kant B1(EN 520) 4 forsenkede kanter. Ingen synlige skjøter. Til Globe, Quadril, Micro og Tangent. Bildene viser kanten både for himling og vegg.
Fås også uperforert (Regula), andre perforeringsmønstre kan produseres ved bestilling.
Ø6 mm, 15 mm c/c
Perforering: 10,2 %
2 x 12 mm, 30 mm c/c
Perforering: 13 %
3 x 3 mm, 8,3 mm c/c
Perforering: 10,2 %
4 x 14 mm, 10/20 mm c/c
Perforering: 21,3 %
Designpanel 900 x 2700
Følgende perforeringsmønstre kan fås for Designpanel Globe, Quadril og Micro 900 x 2700 mm.
| G1F, Q1F, M1F | Perforering % | A | B | C | D | E |
|---|---|---|---|---|---|---|
| Designpanel G1F | 9.8 % | 60 | 780 | 60 | 780 | 120 |
| Designpanel Q1F | 13 % | 60 | 780 | 60 | 780 | 120 |
| Designpanel M1F | 9.8 % | 62.5 | 775 | 62.5 | 775 | 125 |
| G2F, Q2F, M2F | Perforering % | A | B | C | D | E |
|---|---|---|---|---|---|---|
| Designpanel G2F | 7.4 % | 60 | 330 | 60 | 330 | 120 |
| Designpanel Q2F | 10.2 % | 60 | 330 | 60 | 330 | 120 |
| Designpanel M2F | 7.1 % | 62.5 | 325 | 62.5 | 325 | 125 |
Designpanel 1200 x 2400
Følgende perforeringsmønstre kan fås for Designpanel Globe, Quadril og Micro 1200 x 2400 mm.
| G2F, Q2F, M2F | Perforering % | A | B | C | D | E |
|---|---|---|---|---|---|---|
| Designpanel G2F | 8.6 % | 60 | 480 | 60 | 480 | 120 |
| Designpanel Q2F | 11.6 % | 60 | 480 | 60 | 480 | 120 |
| Designpanel M2F | 8.4 % | 62.5 | 475 | 62.5 | 475 | 125 |
Designpanel 900 x 2400
Følgende perforeringsmønstre kan fås for Designpanel Tangent 900 x 2400 mm.
PERFORERINGSPROSENT
T3L1: 15,8 %
PERFORERINGSPROSENT
T3L2: 15,0 %
PERFORERINGSPROSENT
T3L4: 13,3 %
Fant du ikke noe du likte?
Vi har andre perforeringsmønstre som kan produseres ved bestilling.
