Slik monterer du Designpanel
Designpanel er en akustikkplate som kan benyttes både til himling og som lydabsorbent på vegg. På denne siden finner du en steg for steg guide på hvordan du monterer Designpanel.
Montere Designpanel i himling
Montere Designpanel på lekter av tre
Lekt
- Lekter kan være av tre eller stålprofiler; Flex2-system kan også brukes som underlag.
- Se også avsnittene «Brann» og «Akustikk».
Himlingsinndeling og lekter
- Ta utgangspunkt i midten av rommet eller i henhold til evt beskrivelse.
- Underlaget skal ligge på tvers i henhold til platenes lengderetning med en senteravstand på maks. 300 mm, slik at kantene er fullt understøttet.
- Merk at det skal etableres ekspansjonsfuger på store takflater i begge retninger med en maksimal avstand på 15 meter.
Montere Designpanel på lekt av stål (P45-S25)

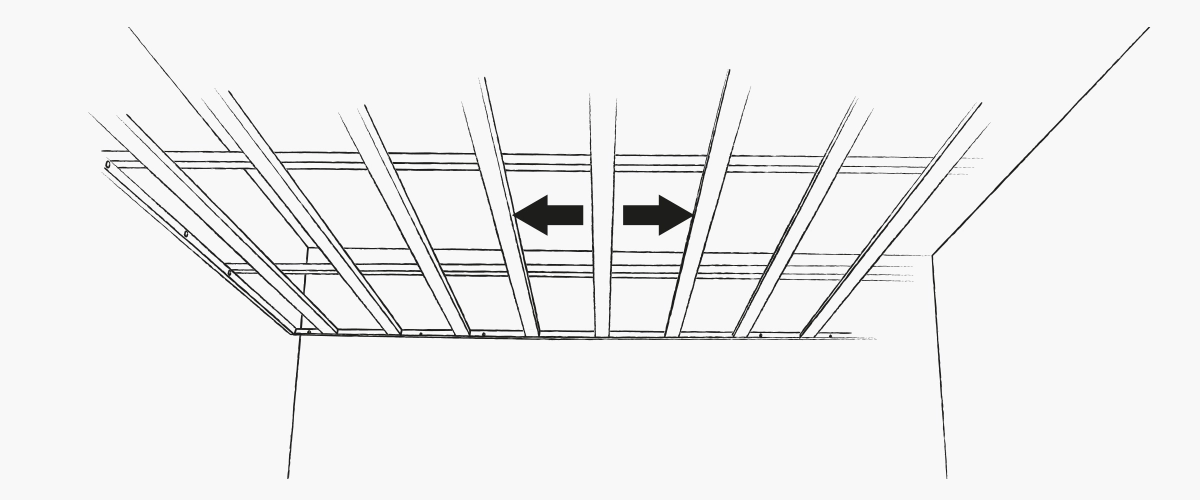

Himlingsinndeling
- Ta utgangspunkt i midten av rommet eller i henhold til evt. beskrivelse.
- Underlaget skal ligge på tvers i platenes lengderetning(maks. 300 mm senteravstand), slik at kantene er fullt understøttet.
- På store takflater etableres ekspansjonsfuger i begge retninger (maksimal avstand på 15 m).
- Ved økt risiko for bevegelse i en bygning, skal dette tas hensyn til ved å redusere avstanden mellom ekspansjonsfugene.

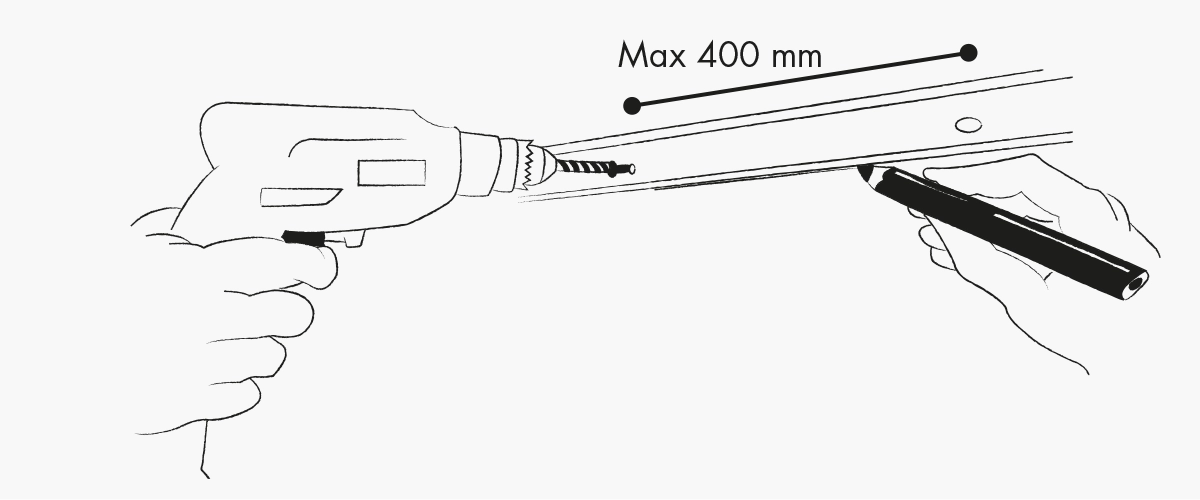

Montasje av vegglisten
- Merk av.
- Monter vegglisten MSK70. Velg festemiddel etter underlaget.

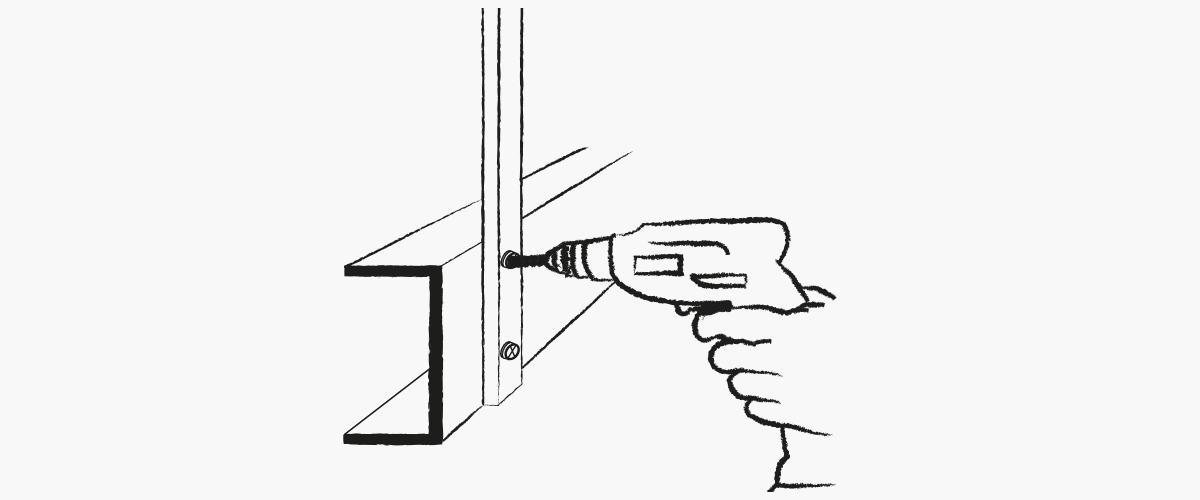

Primære profiler/hengerne
- Monter primære profiler hver 1200 mm (maks.).
- Bruk faste eller justerbare hengerne.
- Fest hengerne til de primære profilene med to skruer (F/F 13).

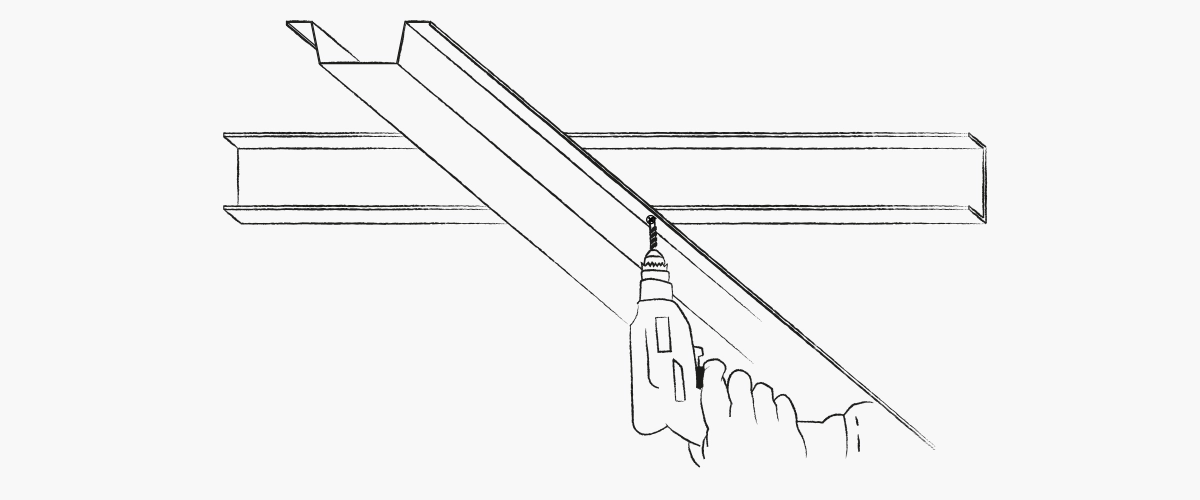

Sekundære profiler
- Monter de sekundære profilene til de primære hver 300 mm.
- Bruk to skruer (F/F 13) i hvert kryss.
Montere Designpanel på lekt av stål (FLEX2)
Himlingsinndeling
-
Ta utgangspunkt i midten av rommet eller i henhold til evt beskrivelse.
-
Underlaget skal ligge på tvers i platenes lengderetning (maks. 300 mm senteravstand), slik at kantene er fullt understøttet.
-
På store takflater etableres ekspansjonsfuger i begge retninger (maksimal avstand på 15 m).
-
Ved økt risiko for bevegelse i en bygning, skal dette tas hensyn til ved å redusere avstanden mellom ekspansjonsfugene.
Montasje av vegglisten
- Merk av.
- Monter kantprofilen Flex U 28/27/48. Velg festemiddel etter underlaget.

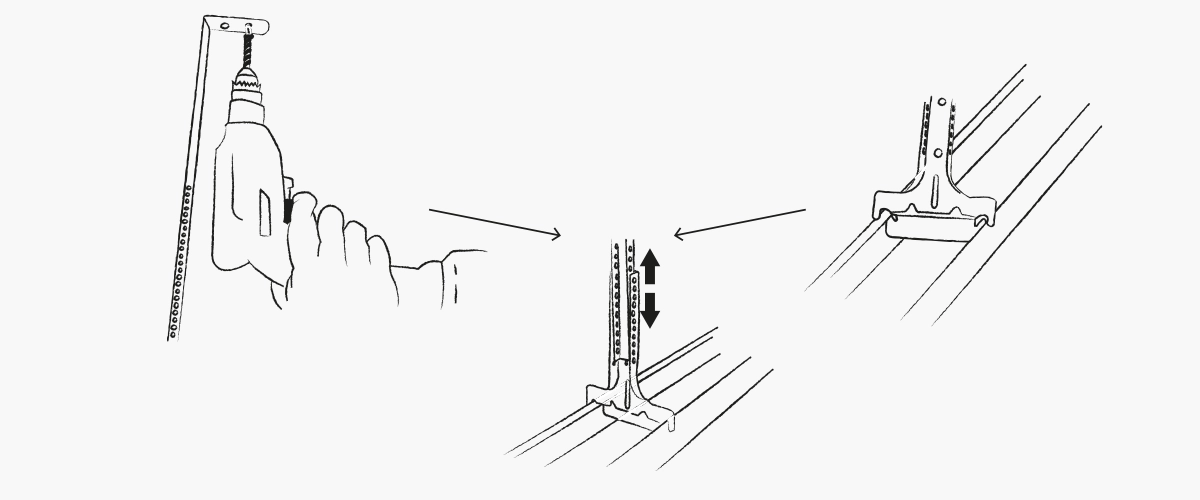

Hengerne
- Fest overdelen til den overliggende konstruksjonen med en c/c avstand på 900 mm.
- Fest underdelen til den primære profilen.

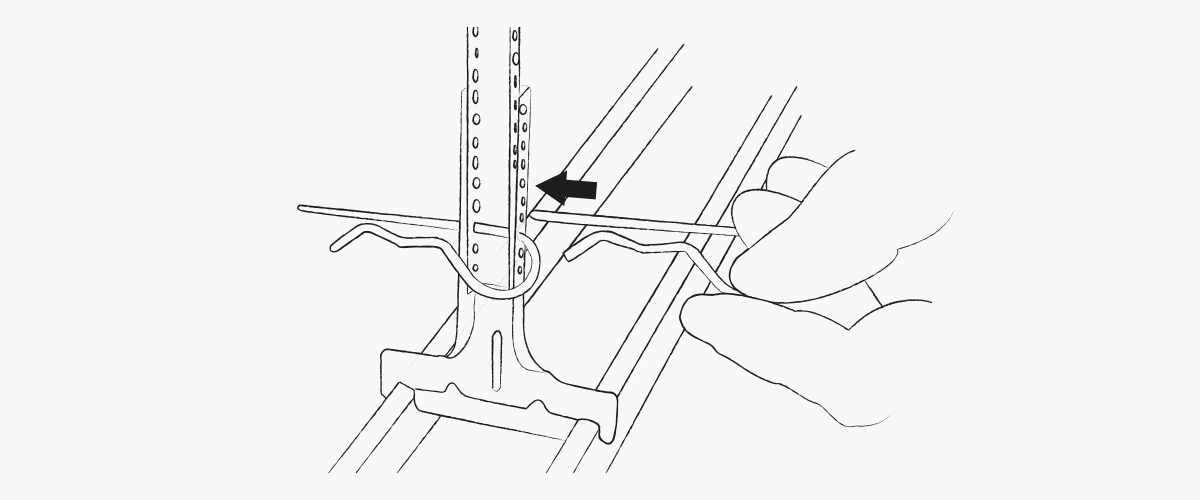

Primære profiler
- Fest de to delene av hengeren med to splitter rett over hverandre.

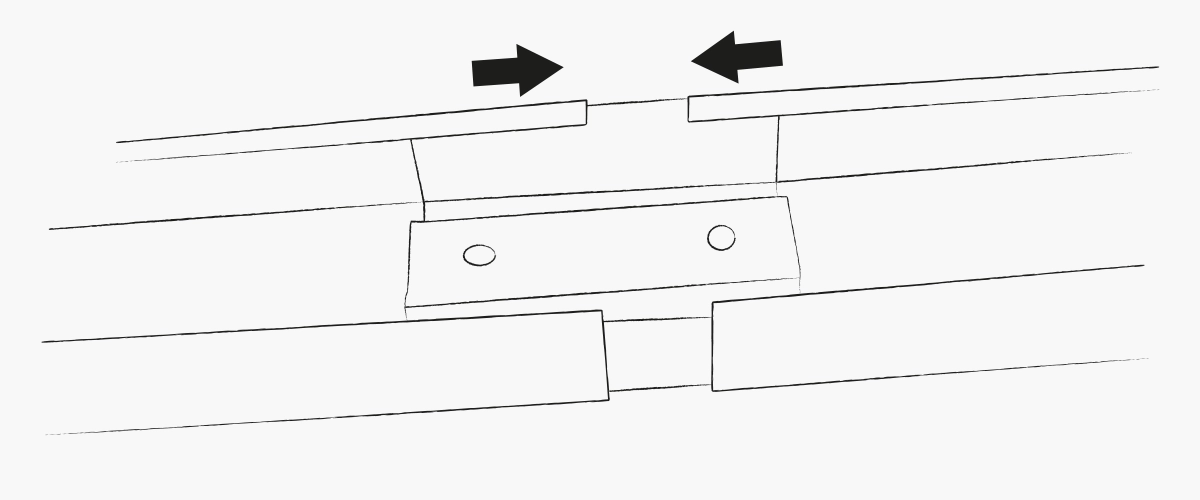

Montering av Flex-profiler
- Sett sammen Flex-profilene (både primære og sekundære profiler) ved hjelp av et beslag.

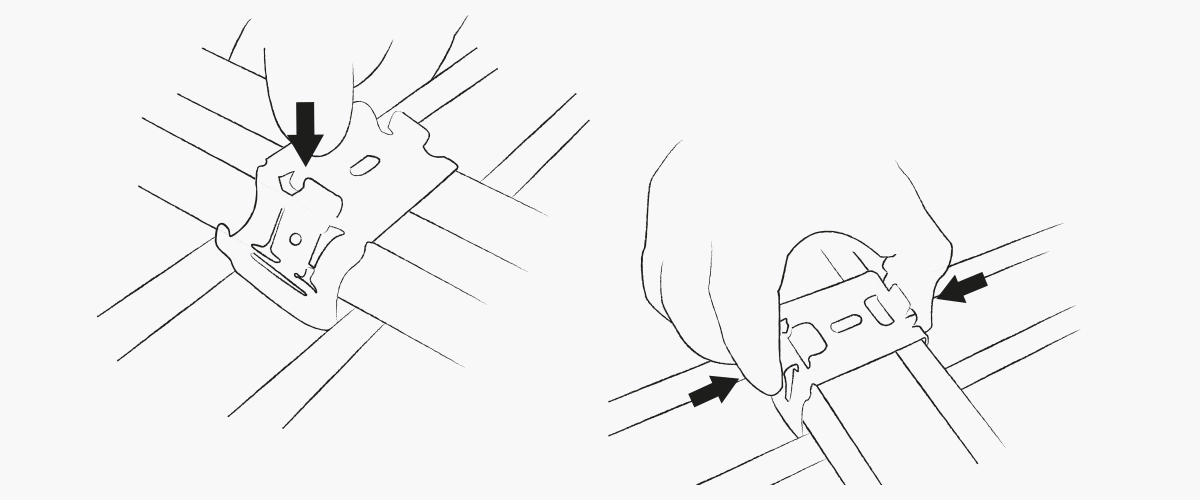

Sekundære profiler
- Plasser et kryssbeslag på den primære profilen.
- Skyv den underliggende sekundære profilen inn i kryssbeslaget.
- Juster plasseringen av de sekundære profilene, og lås kryssbeslaget.
- Se avstandene i figur 1.
Flex himlingssystem
Skal du montere et lydisolerende, nedhengt og stabilt tak under bjelkelaget? Da kan vårt Flex-system være noe for deg.
Designpanel med ett lekterlag
Designpanel med tverrlekter
Sparkling av Designpanel
Montering
- Forsiktig håndtering av platene vil forhindre skader og urenheter på overflaten under malingen, og dermed sikre et godt resultat.
- Monter den første rekken av plater etter en snor
- Avstander er avhengig av lekter. Se forrige oppslag.
- Skruene plasseres 10 mm fra langkanter og 15 mm fra endekanter.
- Platenes lengde og bredde har en toleranse på +0/-4 mm.
- Ta hensyn til de perforerte feltenes plassering, så disse flukter i begge
- retninger. Kan bli opp til 4 mm mellom platekantene.
- Tilpass elementene fra forsiden med en fintannet sag.
- Designpanel skal alltid monteres med forsenket kant mot forsenket kant (også for utforinger). Anvend f.eks. Plan-4 plate som utforing.
- Der skjøter med skårne kanter ikke kan unngås, skal det utføres slik at det blir skåret kant mot skåret kant. Pusses med sandpapir og primes før montering. Monteres med avstand mellom platene, med plass til fuge på 3-5 mm.
- Fugen sparkles deretter med Uniflott (uten papirstrimmel).
- Som alternativ til utforingplater kan man montere de perforerte platene helt til veggen og deretter sparkle perforeringshullene der man ønsker en uperforert overflate. Perforeringshullene sprayes først med dybdegrunder og sparkles med Uniflott og til slutt med Uniflott Finish.
Sparkling
-
Påfør første lag sparkelmasse (Easy Filler Light). Forsikre deg om at den blir presset helt inn mellom platenes kanter hvis det er luft mellom dem.
-
Unngå sparkelmasse i perforeringshullene. De kan eventuelt dekkes med malertape. Forsikre deg på forhånd at tapen kan fjernes uten å skade kartongoverflaten.
-
Legg sparkelbåndet i den våte sparkelmassen.
-
Den første sparklingen og innleggingen av sparkelbåndet kan gjøres enkelt ved hjelp av en Mini-Bazooka. (Ved bruk av Mini-Bazooka, bruk Easy Filler Tool-sparkelmasse)
-
La sparkelmassen tørke. Forsikre deg om at sparkelmassen er helt tørr før pussing. Puss med fint sandpapir. Unngå å ødelegge kartongoverflate.
-
Påfør andre lag sparkelmasse (Easy Filler Light).
-
La sparkelmassen tørke helt før sliping. Puss som over.
-
Påfør tredje lag sparkelmasse (Easy Filler Light). Forsikre deg om at sparkelmassen er helt tørr før pussing. Puss med fint sandpapir til overflaten er helt jevn.

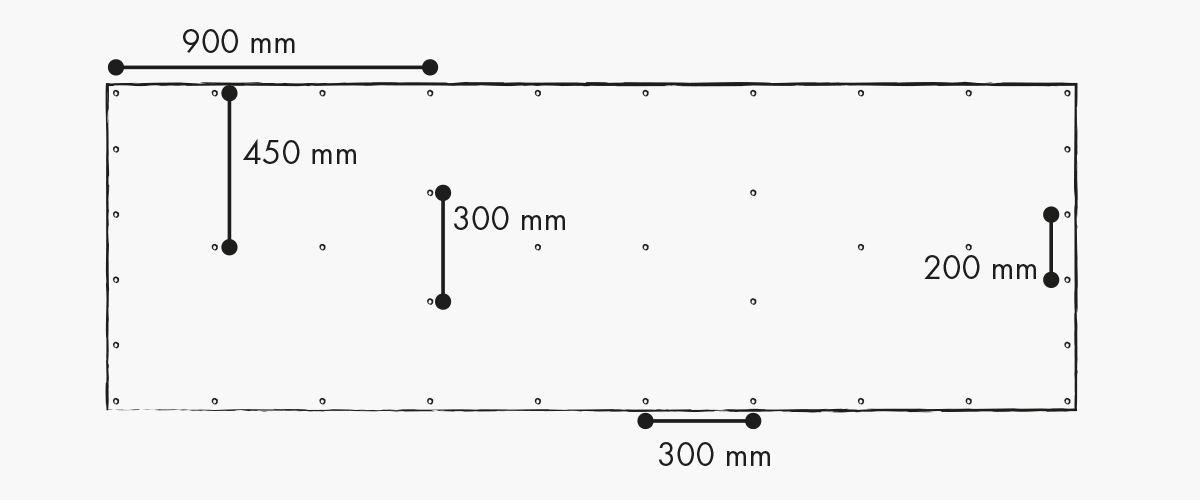

Skrueavstander 900 x 2700
- Fest platene i henhold til malen ovenfor. OBS: For Micro MIF anbefales det at skruene i perforeringsfeltet plasseres i perforeringshullene.

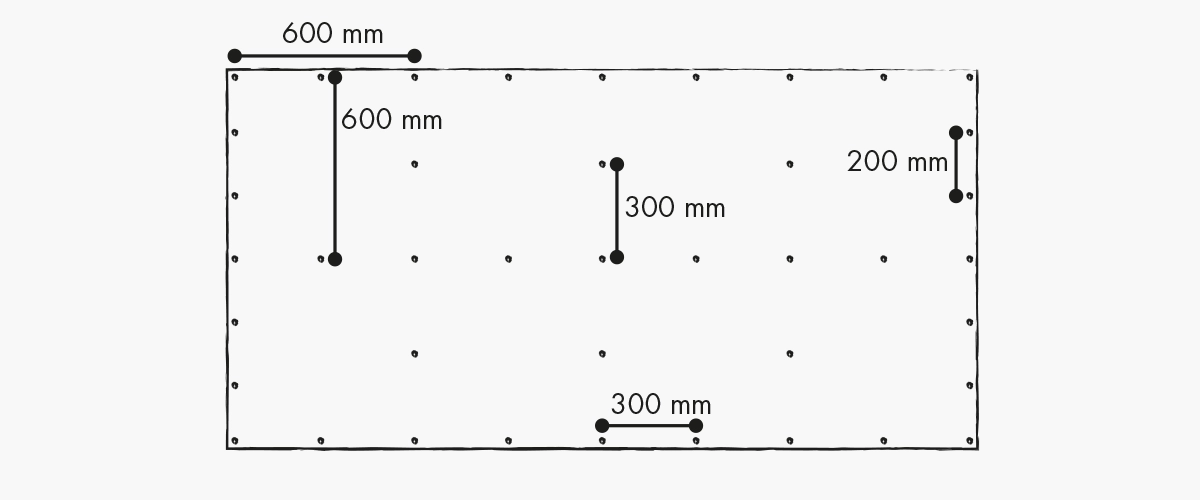

Skrueavstander 1200 x 2400
- Fest platene i henhold til malen ovenfor.

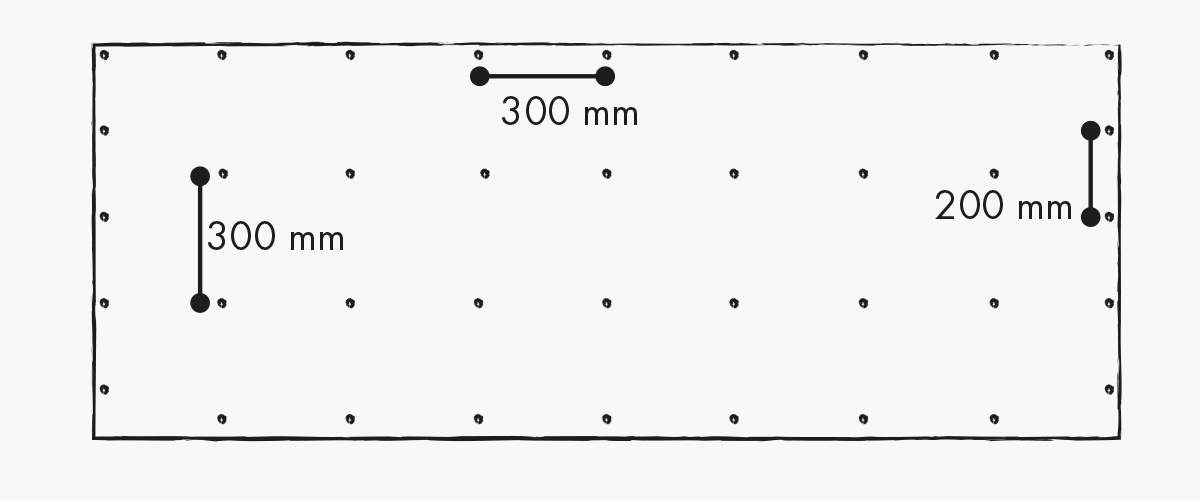

Skrueavstander 900 x 2400 (tangent)
- Fest platene i henhold til malen ovenfor.

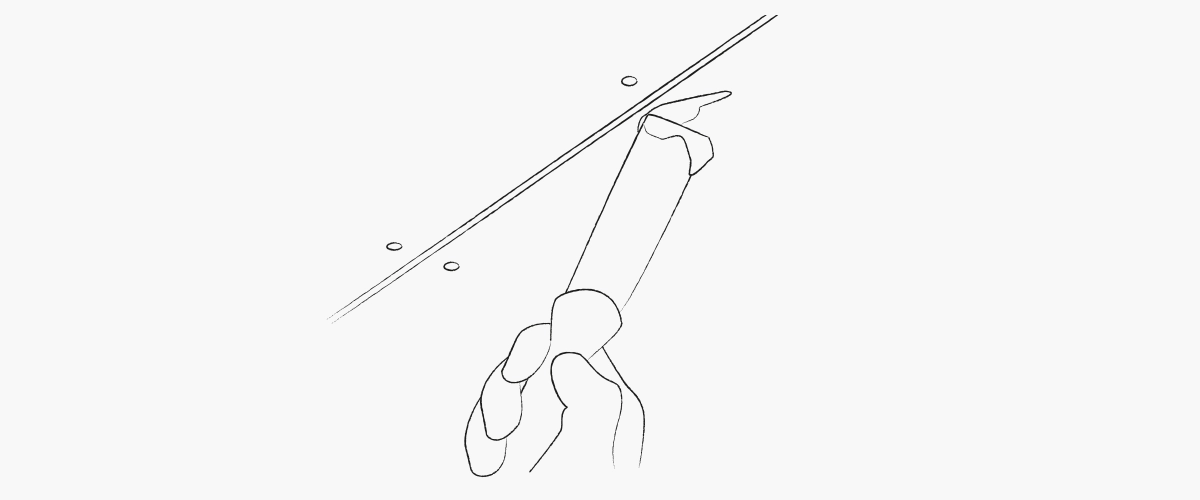

Sparkling av skruehull
- Sjekk at skruene er senket ned.
- Påfør sparkelmasse (Uniflott Finish eller Easy Filler). Overfyll litt.
- Vi anbefaler bruk av Danogips «Akustisk sparkelmasse for hull» for å unngå at det kommer sparkelmasse i perforeringshullene.
Evt. sparkling av perforeringshuller
- Perforeringshullene sprayes først med dybdegrunder og sparkles med Uniflott. Avsluttes med Uniflott Finish.
Maling av Designpanel
Maling
- Sjekk at sparkelet er helt tørt, og at overflaten er jevn og ren
- Priming utføres i henhold til malingprodusentens instruksjoner.
- Påfør malingen med rulle, slik at lydmembranen på de perforerte platene ikke forsegles. Bruk en fin mohair-rulle.
- Sørg for at malingen ikke er for tykk. Unngå å påføre for mye om gangen.
- Sprøytemaling anbefales ikke, da det kan påvirke platens akustiske egenskaper.
Akustikk
- En perforert gipsplate mister sin akustiske funksjon hvis akustikkhullene blokkeres (gjelder både for forsiden og baksiden av platen).
- En eventuell dampsperre skal alltid monteres bak lekten, slik at den ikke kommer i kontakt med den perforerte platens bakside.
- Ved montering av Designpanel under fast himling anbefales det å fylle innebygde installasjoner mellom platens bakside og lekter med mineralull. Dette er primært av hensyn til lydabsorpsjonen ved lave frekvenser.
Brann
- Hvis det er krav om BD30, skal anvisningene følges for denne konstruksjonen.
- Lekter skal dimensioneres i henhold til den aktuelle belastningen og bør minimum være 45 mm bred. Når det gjelder BD30-konstruksjoner skal det brukes 25 x 100 mm lekter.

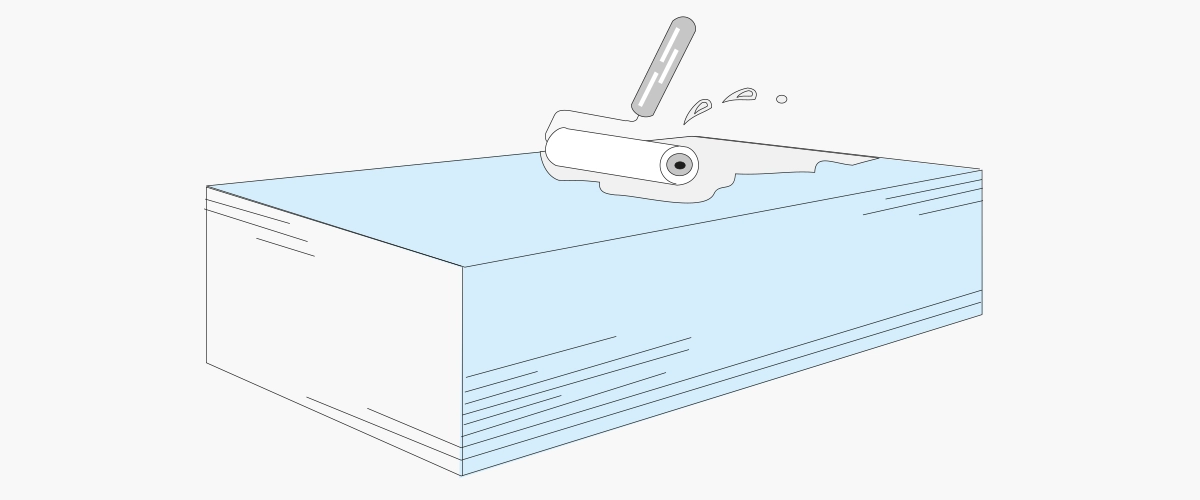

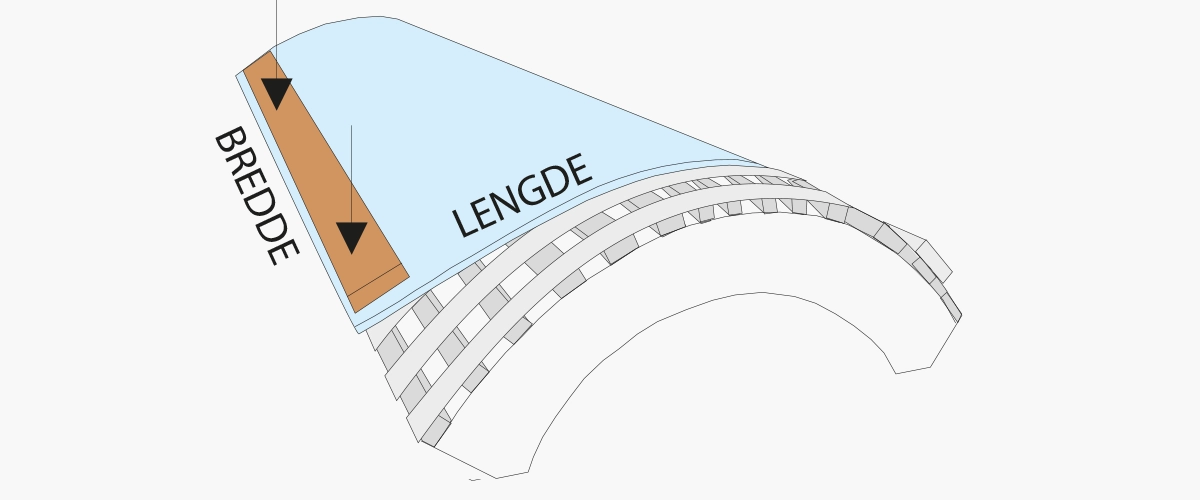

- Påfør vann på forsiden og vent i 30 minutter. Platen kan eventuelt dekkes med plast for å bedre absorbere vannet.
-

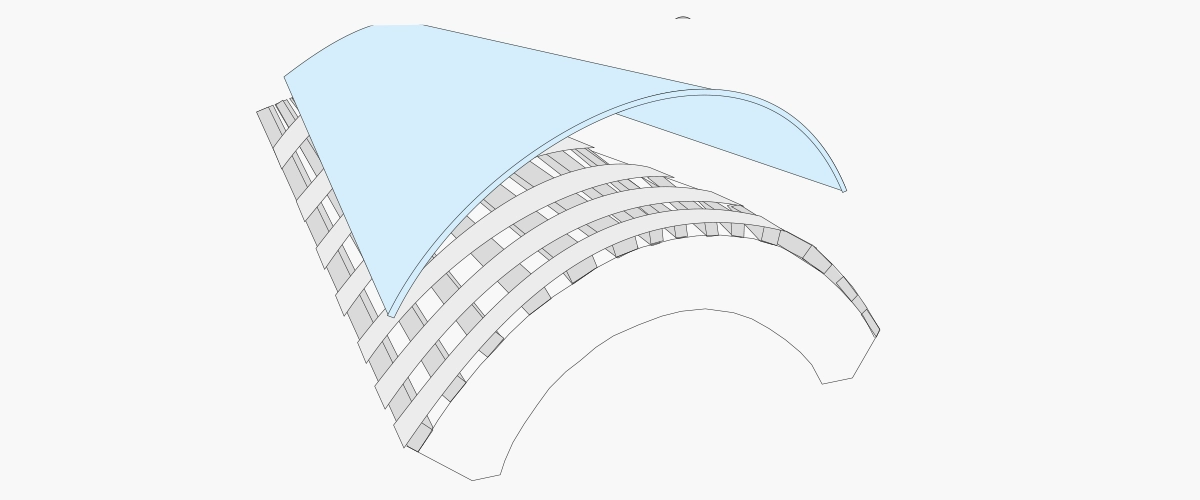

Plasser platen over en mal. Fest platen på den ene siden av malen. For å minimere risikoen for muggvekst under prosessen, bør platene tørkes raskt: Sørg for god ventilasjon med høy luftutskiftning og relativt høy temperatur. Platene kan med fordel bøyes og tørkes før montering.
- Press platen mot malen ved hjelp av en lekt, og flytt den 100 mm om gangen. Fest platen på den andre siden av malen. Forsikre deg om at platen er helt tørr før montering eller før konstruksjonen lukkes.
Tilbehør Designpanel himling
Montere Designpanel på vegg
Montere Designpanel på vegg

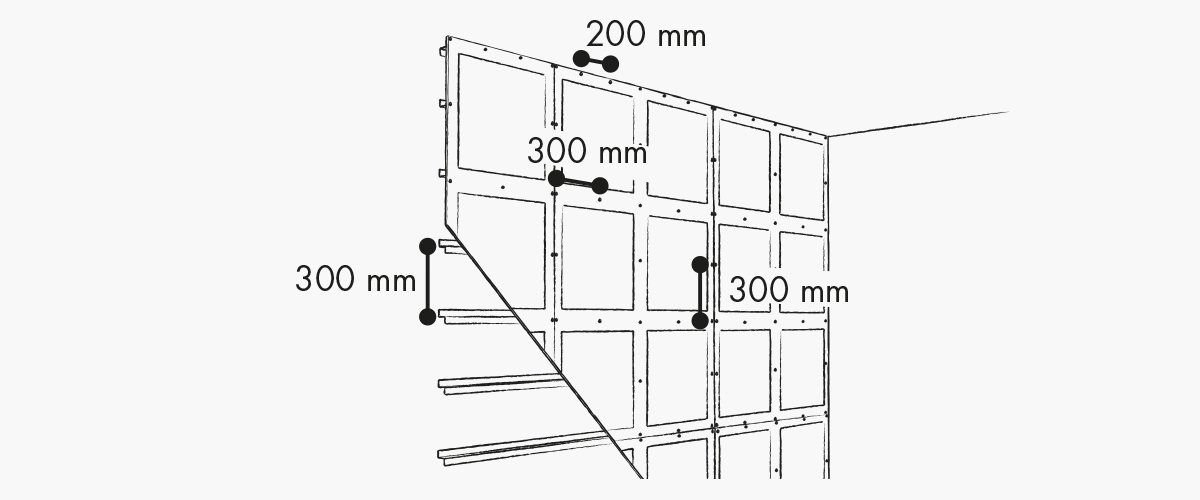

Lekter
- Designpanel kan, avhengig av aktuelle brannkrav, monteres på tre eller stål.
- Lektene kan være vertikale eller horisontale, men bør generelt være plassert på tvers i forhold til platenes retning. Dette sikrer også at kanten på platene er fullstendig understøttet.
- Underlaget skal ha en bredde på min. 45 mm.

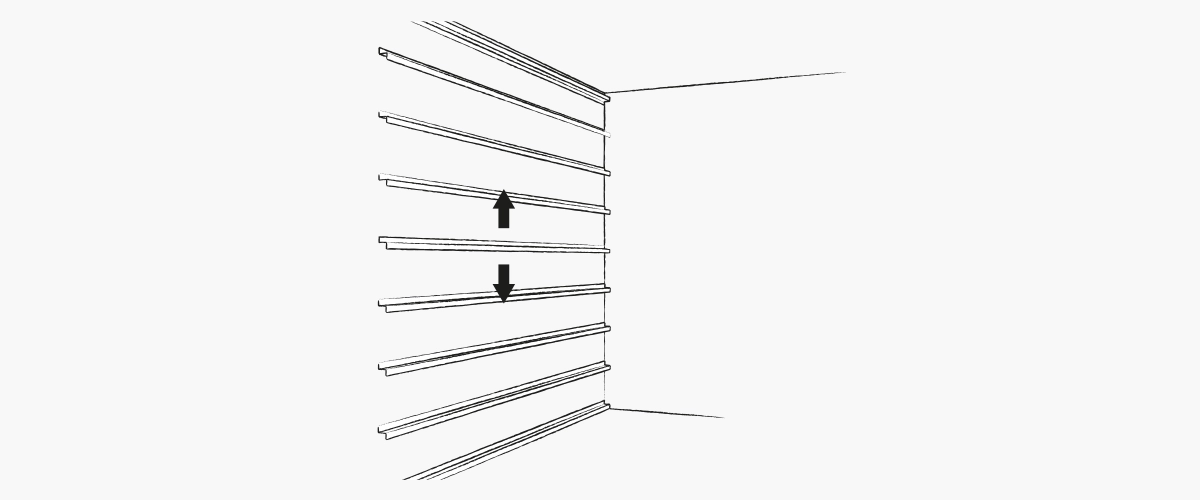

Inndeling
- Perforerte kledninger monteres normalt på den øverste delen av veggen for å oppnå de akustiske kravene.
- Perforerte plater kan også dekke hele veggen (avhengig av den fysiske påvirkningen).
- Følg eventuelle tegninger, eller del vegg opp slik at de perforerte modulene plasseres symmetrisk i rommet.
- Ved store veggflater skal det lages dilatasjonsfuger med et maksimalt intervall på 15 meter.

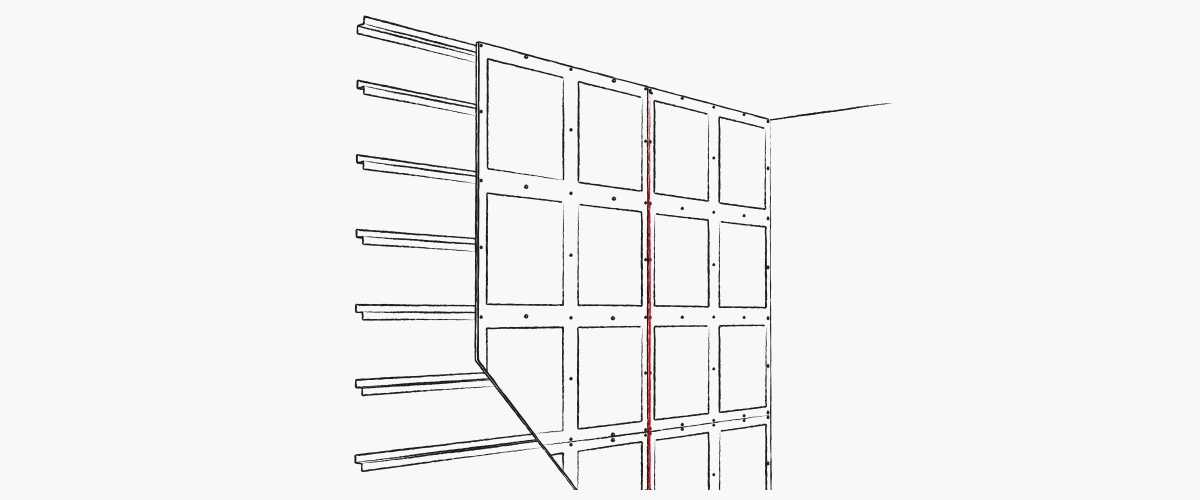

Montasje
- Forsiktig håndtering av platene vil forhindre skader og urenheter på overflaten under malingen, og dermed sikre et godt resultat.
- Monter den første rekken plater etter en snor.
- Se avstander i figur. Skruene plasseres 10 mm fra langkanter og 15 mm fra endekanter.
- Platene leveres i undermål og monteres med en avstand på opp til 4 mm fra hverandre slik at det er mulig å sparkle helt opp mellom platene.
- De perforerte feltene skal flukte og være vinkelrette på de tilstøtende feltene.
- Tilpass elementene fra forsiden med en fintannet sag.
Sparkling
- Påfør det første laget med sparkel (Easy Filler Light). Se til at den blir trykket helt inn mellom platekantene. Unngå sparkelmasse i perforeringshullene.
- Legg tapen i den våte sparkelmassen.
- Den første sparkling / sparkeltape kan gjøres enkelt ved hjelp av en Mini Bazooka.
- La sparkelmassen tørke. Sparkelmassen skal være helt tørr før pussing. Slip med et fint sandpapir. Unngå å skade kartongen.
- La sparkelmassen tørke.
- Påfør neste lag sparkel (Easy Filler Light).
- La sparkelmassen tørke. Sparkelmassen skal være helt tørr før pussing. Slip med et fint sandpapir. Unngå å skade kartongen.
- Påfør tredje lag sparkelmasse (Easy Filler Light). Sparkelmassen skal være helt tørr. Slip med et fint sandpapir til overflaten er helt jevn. Unngå å skade kartongen.
Sparkling av skruehull
- Sjekk at skruene ikke bryter platens overflate.
- Påfør det første laget med sparkel (Easy Filler Light).
- La sparkelmassen tørke
- Puss med et fint sandpapir.
- Påfør det neste lag sparkel (Uniflott Finish), overfyll litt.
- La sparkelmassen tørke.
- Puss med et fint sandpapir, til overflaten er helt jevn.
- Unngå å skade kartongen.
Maling
-
Sørg for at sparkelmassen er helt tørr, og at overflaten er fri for støv.Grunning utføres i henhold til malingprodusentens instruksjoner.
-
Påfør malingen med rulle, slik at lydmembranen på de perforerte platene ikke forsegles. Bruk en korthåret mohair-rulle.Sørg for at malingen ikke er for tykk. Unngå å påføre for mye om gangen.Sprøytemaling anbefales ikke, siden de kan påvirke platenes akustiske egenskaper.
Akustikk
- En perforert gipsplate mister sin akustiske funksjon hvis akustikkhullene blokkeres (dette gjelder både for forsiden og baksiden av platen).
- En eventuell dampsperre skal derfor alltid plasseres mellom sperrer og lekter, slik at dampsperren ikke kommer i kontakt med baksiden av den perforerte platen.
- Ved montering av Designpanel på en eksisterende vegg kan det være nødvendig å legge mineralull mellom platens bakside og lektene. Dette er primært for å forbedre lydabsorpsjonen ved lave frekvenser.
Designpanel – integreret akustikkvegg
Designpanel – påforet akustisk kledning
- Påfør vann på forsiden og vent i 30 minutter. Platen kan eventuelt dekkes med plast for å bedre absorbere vannet.
-
Plasser platen over en mal. Fest platen på den ene siden av malen. For å minimere risikoen for muggvekst under prosessen, bør platene tørkes raskt: Sørg for god ventilasjon med høy luftutskiftning og relativt høy temperatur. Platene kan med fordel bøyes og tørkes før montering.
- Press platen mot malen ved hjelp av en lekt, og flytt den 100 mm om gangen. Fest platen på den andre siden av malen. Forsikre deg om at platen er helt tørr før montering eller før konstruksjonen lukkes.
Tilbehør Designpanel vegg
