Oppheng i Aquapanel Indoor for vegger og tak
Med riktig valg av kroker og plugger kan du føle deg trygg på at det blir hengende. Det er faktisk lett å henge tunge ting i en Aquapanel Indoor plate.
Oppheng og konsollbelastning

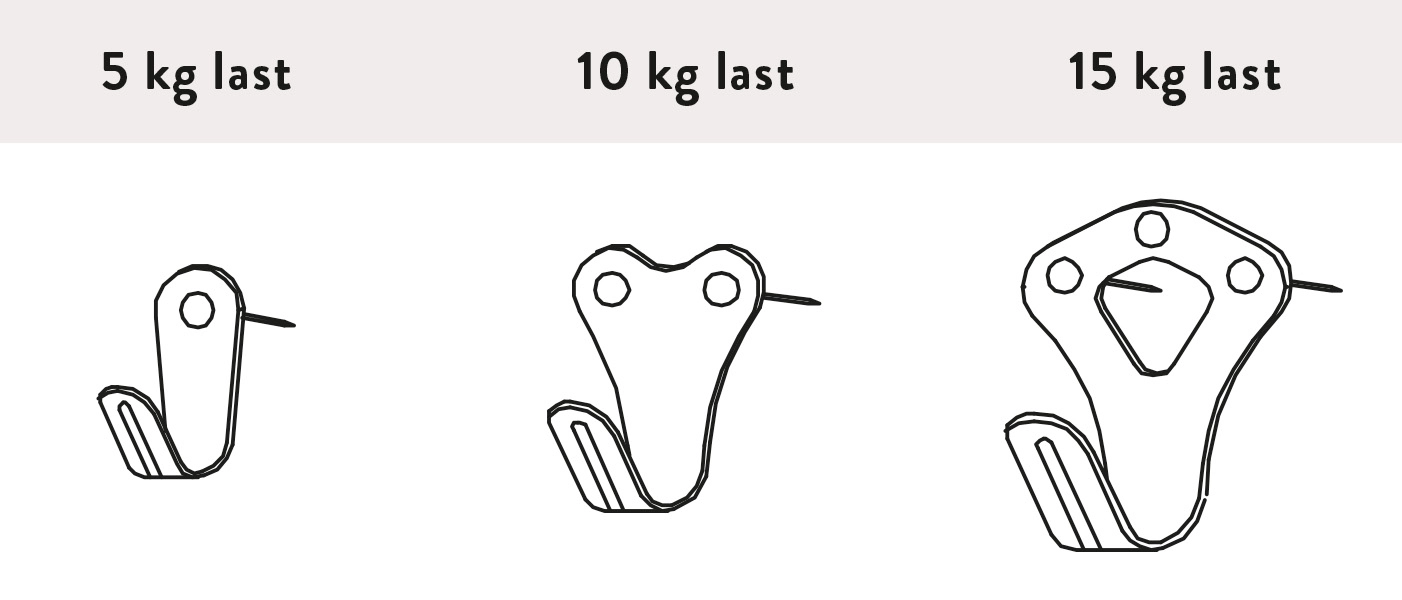

Laster opp til 15 kg (kroker)
Merk: Lettvektsobjekter, f.eks. bilder, kan festes med X-kroker.
Brakettlaster opp til 0,7 kN/m (plugg)
For å forankre konsollaster opp til 0,4 kN/m (ett platelag) eller 0,7 kN/m (dobbelt platelag).
| Pluggbelastning – trekk- og tverrbelastning (kg) | |||||
|---|---|---|---|---|---|
| 1 x 12.5 mm | 20 | 25 | 20 | 25 | 10 |
| 2 x 12.5 mm | 35 | 40 | 35 | 40 | 20 |
1 Universaldybel, f.eks. Fischer FU, UX.
2 Plateplugg, f.eks. Hilti HLD.
3 T-plugg/gipsplateanker, f.eks. Fischer K 54.
4 Gipsplateplugg, f.eks. Fischer GKS.
For alle nevnte plugger anbefales bruk av rustfrie skruer.
Avstand mellom festepunktene for pluggene er > 75 mm. Brakettlaster må festes med minst to plateplugger av plast eller metall, f.eks. Fischer FU, UX, K54, GKS, Hilti HLD. For alle plugger anbefales rustfrie skruer med diameter d = 4-6 mm.
Lette laster som ikke overstiger bæreevnen til et lett undertak, kan festes til Aquapanel Indoor og dra nytte av platens innebygde styrke og robusthet. Tyngre laster må sikres separat til det opprinnelige taket ved hjelp av tiltbare takkroker, med en maksimal bæreevne på 20 kg i ett lag og 25 kg i to lag.

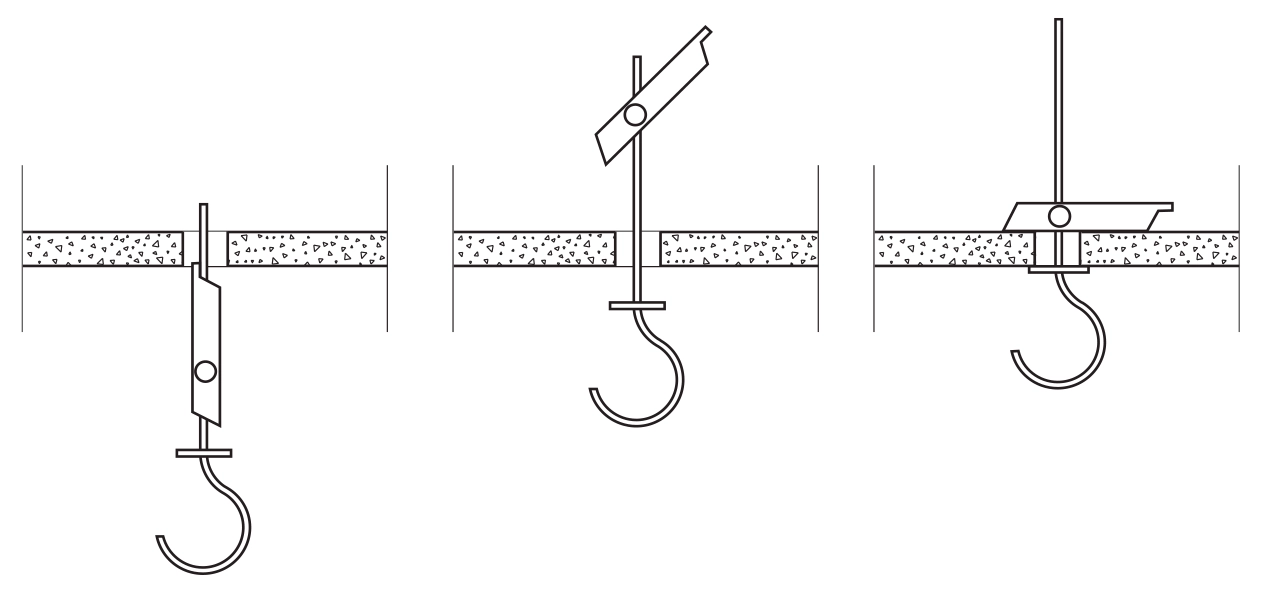

Tiltbar takkrok

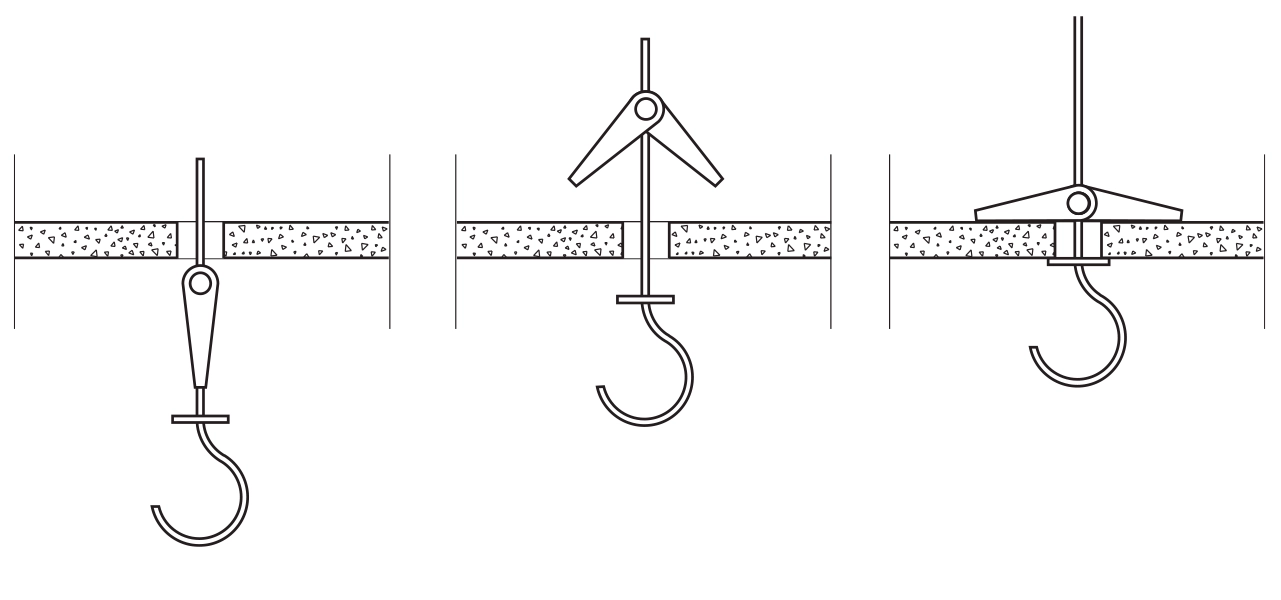

Takkrok med fjærbelastet mothake
Lettvegger bygget med Aquapanel Indoor kan bære konsoller i forskjellige størrelser. Når belastninger festes til vegger med dobbelt stenderverk må stenderradene festes sammen. Størrelsen og geometrien av belastningen må beregnes for alle vegger. En definerende størrelse er “belastningsdybde“, dvs. avstanden fra veggen til ytterste kant av belastningen eller dybden på en hylle eller et skap. Vi kan skille mellom lette, mellomstore og tunge konsollbelastninger:

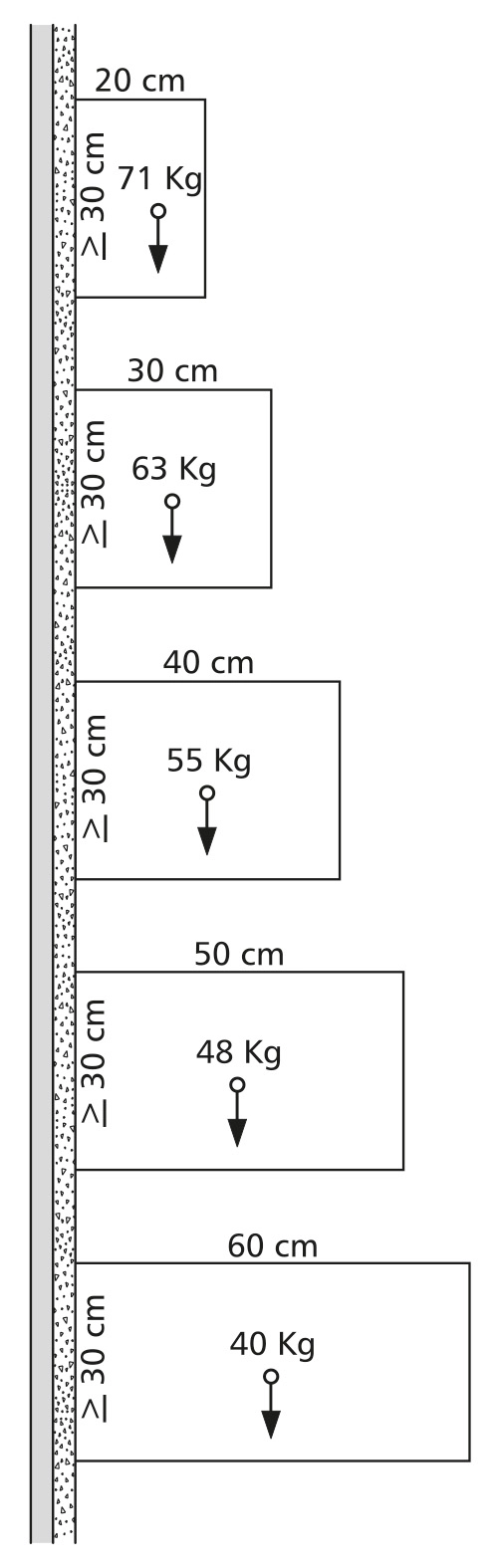

Lette konsollbelastninger – opp til 40 kg pr. lengdemeter vegg
Belastninger på opp til 40 kg pr. lengdemeter vegg med en belastningsdybde på 60 cm anses som lette konsollbelastninger. Belastningen kan økes hvis belastningsdybden er lav. Lette konsollbelastninger kan plasseres hvor som helst på veggen. Dersom belastningen er festet til panelet, skal avstanden mellom festepunktene være minst 75 mm.
| Pluggbelastning – trekk- og tverrbelastning (kg) | |||||
|---|---|---|---|---|---|
| 1 x 12.5 mm | 20 | 25 | 20 | 25 | 10 |
| 2 x 12.5 mm | 35 | 40 | 35 | 40 | 20 |

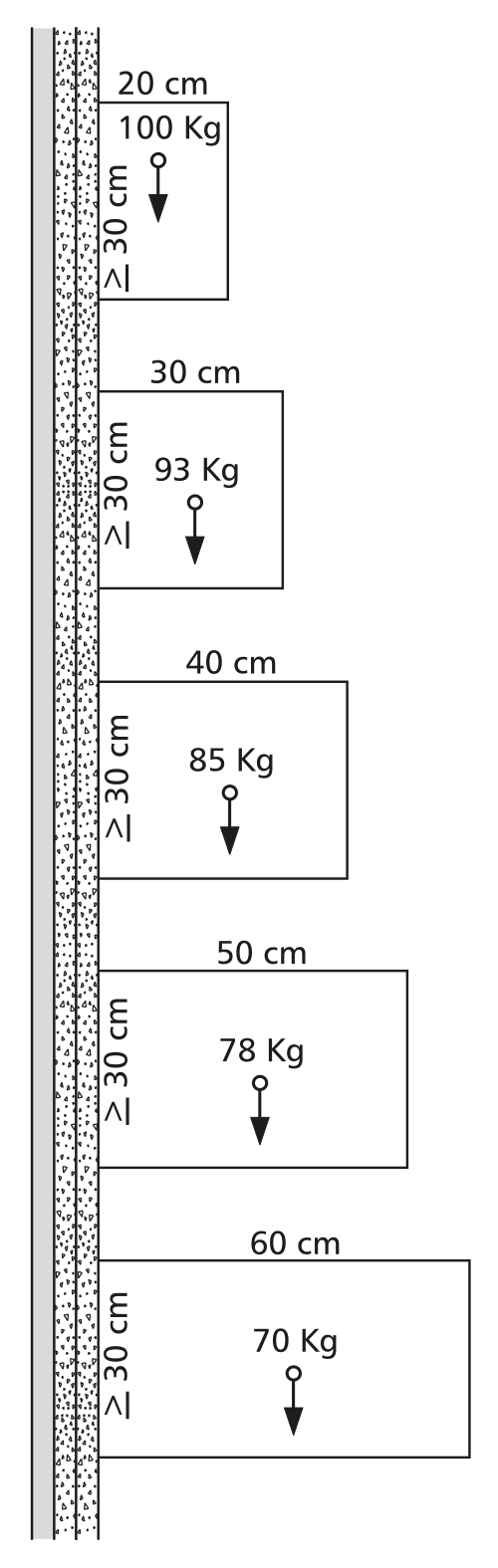

Mellomstore konsollbelastninger – fra 40 til 70 kg pr. lengdemeter vegg
Mellomstore konsollbelastninger kan festes hvor som helst på en enkel- eller dobbeltstenderkonstruksjon med to-lags Aquapanel Indoor. På dobbeltstender- vegger, må stenderradene festes sammen. Belastninger mellom 40 og 70 kg pr. lengdemeter vegg med en belastningsdybde på 60 cm anses som mellomstore konsollbelastninger. Belastningen kan økes dersom belastningsdybden er lav.
| Maksimal vekt “lette konsollbelastninger” som følge av belastningsdybden | ||||||
|---|---|---|---|---|---|---|
| Belastningsdybde (cm) | 10 | 20 | 30 | 40 | 50 | 60 |
| Tillatt vekt (kg/lengdemeter vegg) | 78 | 71 | 63 | 55 | 48 | 40 |
Tunge konsollbelastninger – fra 70 til 150 kg pr. lengdemeter vegg
Tunge konsollbelastninger må festes med spesialkonstruerte monteringsrammer til bindingsverket. Monteringsrammen festes direkte til bindingsverket slik at vekten tas inn i konstruksjonen. Avhengig av konstruksjonstype blir monteringsrammen festet til bindingsverket, men er oftest også forankret direkte i gulvet.
Tillatte konsollaster
Generelt kan konsollaster festes til skillevegger, enten det er en ett- eller to-lags vegg. Hvis konsollastene skal festes til en to-lags vegg, må stenderene kobles sammen ved hjelp av beslag. Alle beregninger er gjort med profiler med godstykkelse 0,6 mm. Norgips sine profiler har henholdsvis godstykkelse på 0,46 mm (dB+) og 1 mm (CF).
Lette konsollaster (opptil 0,7 kN/m vegg)
Lette konsollaster kan festes til platene ved hjelp av passende plugger (se kroker og plugger).
Ett-lags vegger
Ett-lags vegg kan i henhold til DIN 18183 belastes på hvilket som helst punkt med konsollaster opp til
0,4 kN/meter vegg med tanke på utnyttelsesgraden (skaphøyde større enn 30 cm) og eksentrisiteten (skapdybde mindre enn 60 cm).

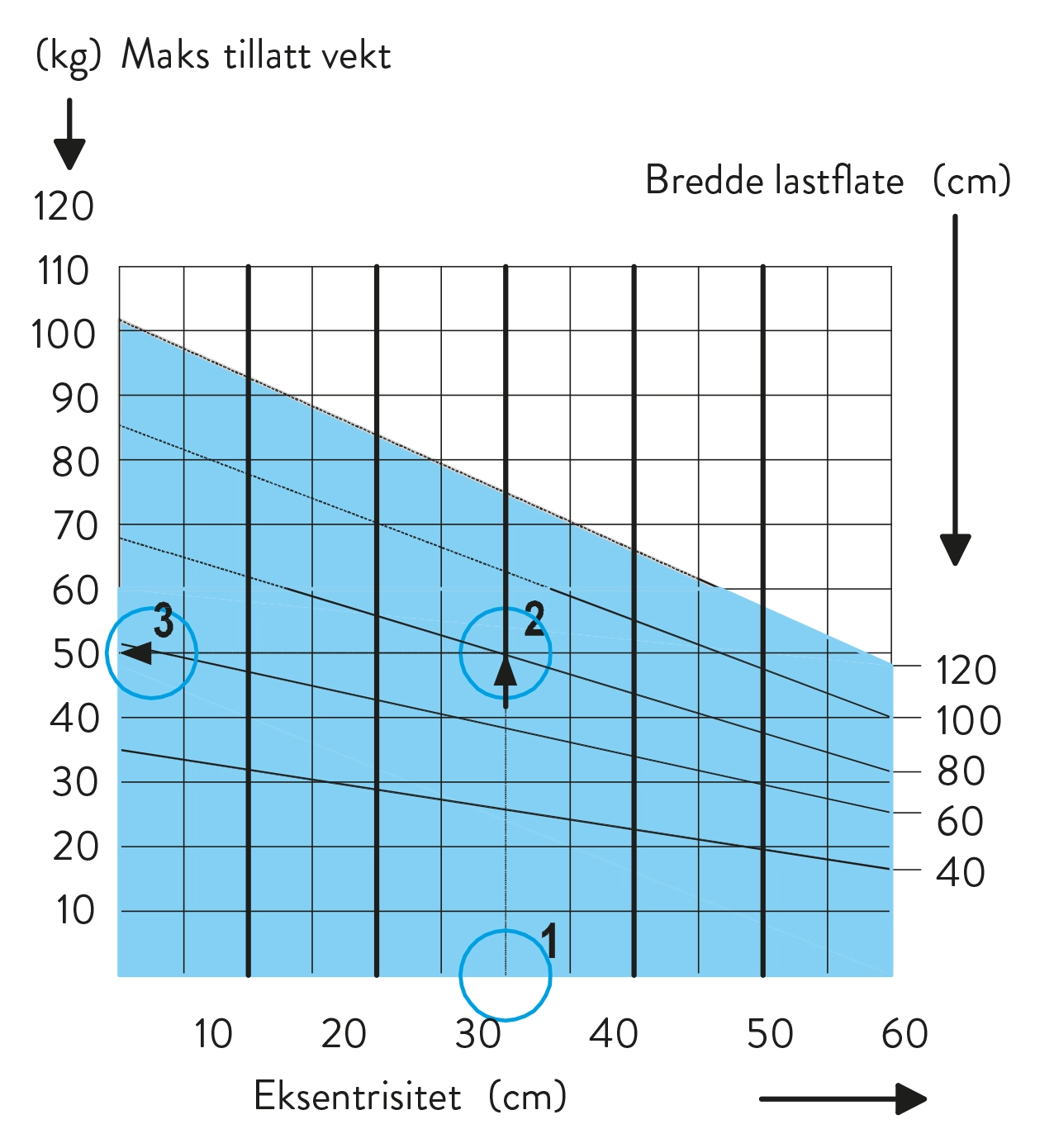

Eksempel: Veggkonsoll dybde 30 cm, konsollbredde 80 cm. På diagrammet tegner du en vertikal linje fra konsollens dybde 30 cm (1) til den skrå linjen, konsollens bredde 80 cm (2). Deretter kan den maksimale konsollens vekt (3) leses av på høyden av krysset på venstre skala: 50 kg.
To-lags vegger
To-lags vegger kan i henhold til DIN 18183 belastes på hvilket som helst punkt med konsollaster opp til
0,7 kN/m vegg med tanke på utnyttelsesgraden (skapshøyde større enn 30 cm) og eksentrisiteten (skapdybde mindre enn 60 cm).

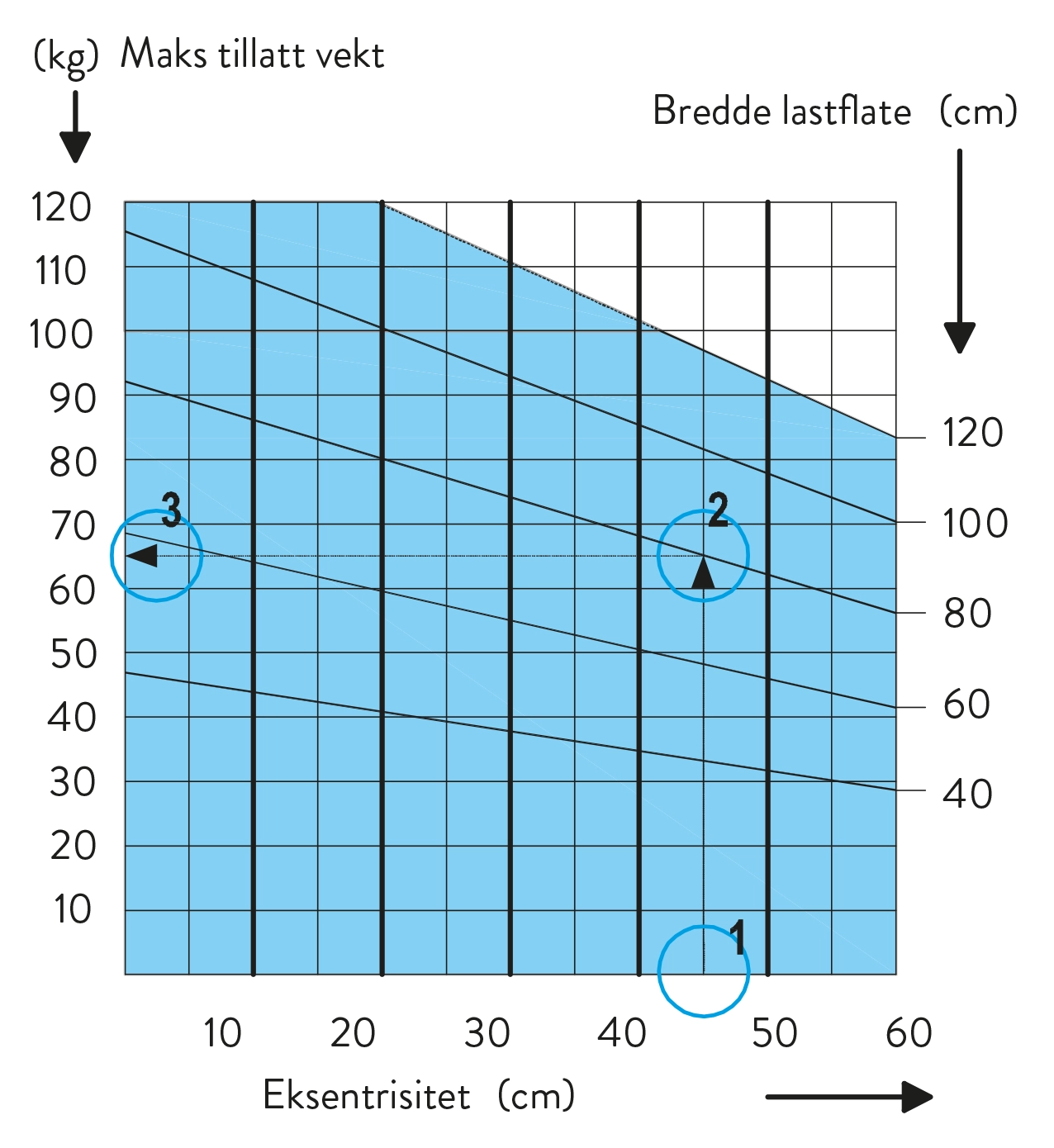

Eksempel: Veggkonsoll dybde 45 cm, konsollbredde 80 cm. På diagrammet tegner du en vertikal linje fra konsollens dybde 45 cm (1) til den skrå linjen, konsollens bredde 80 cm (2). Deretter kan den maksimale konsollens vekt (3) leses av på høyden av krysset på venstre skala: 65 kg.
Eksempler på beregninger
– bestemmelse av skapets vekt og det nødvendige minimum antall festepunkter (alltid ≥ 2).
For å sikre tilstrekkelig feste av konsollaster, må det sjekkes at det er minimum antall festepunkter. Dette beregnes ut fra den faktiske konsollvekten (ikke å forveksles med maksimalt tillatt konsollvekt) og maksimalt tillatt belastning (kg) per festepunkt med ett eller to lag.
Ett-lags vegg (1 x 12.5 mm)
To-lags vegg (2 x 12.5 mm)
Tunge konsollaster
(opptil 1,5 kN/m vegg)
Tunge konsollaster må festes til spesielle bygnings-deler som tverrbjelker, konsollrammer, tverrgående forsterkninger eller Aquapanel Traverser. Tverrbjelker og tverrgående forsterkninger er direkte koblet til rammeverket slik at belastninger kan overføres sikkert til rammeverket. Støttekonstruksjoner er festet til rammeverket avhengig av konstruksjonstype, men er generelt forankret direkte til den opprinnelige gulvet.

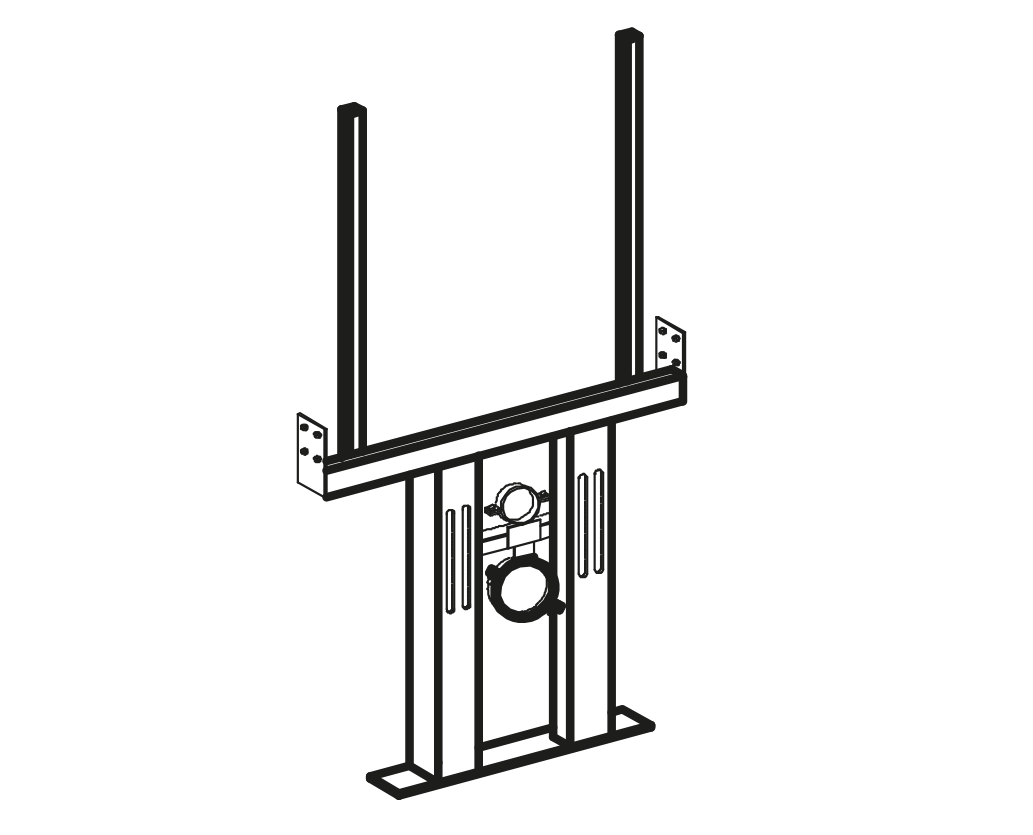

Montering av tunge konsollbelastninger. Opp til 1,5 kN/m (fagverk, tverrbjelker)
Traverser
Aquapanel Traverser brukes for montering av veggmonterte belastninger opp til 1,5 kN/m (f.eks. montering av bolter, hyller, rekkverk) på vegger laget med Aquapanel Indoor-plater. De er motstandsdyktige mot alkalier og fuktighet og er tilgjengelige med (MH-type) eller uten (M-type) treinnlegg.
Aquapanel Traverser monteres mellom CF-stender for å sikre trygg håndtering av konsollbelastninger. Aquapanel Traverser festes to ganger per side med en klemmetang. Alternativt kan Aquapanel Traverser også festes med tappeskruer.
For ett-lags vegg (med sparklet overflate) gjelder følgende maksimale belastninger:
• Aquapanel Travers: Opptil 0,7 kN/m
• Aquapanel Travers MDF: Opptil 1,5 kN/m
For ett-lags vegg med flislagt Aquapanel Indoor eller to-lags vegg, gjelder følgende maksimale belastninger:
• Aquapanel Traverse og MDF: Opptil 1,5 kN/m

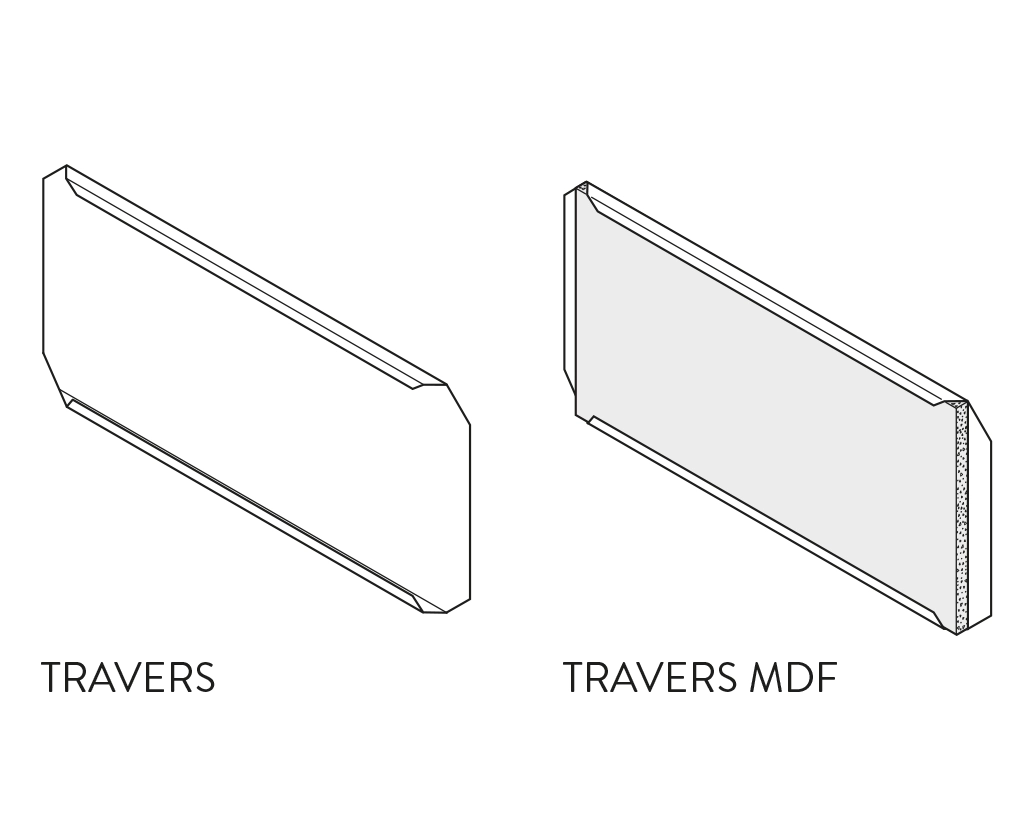

Aquapanel Traverser

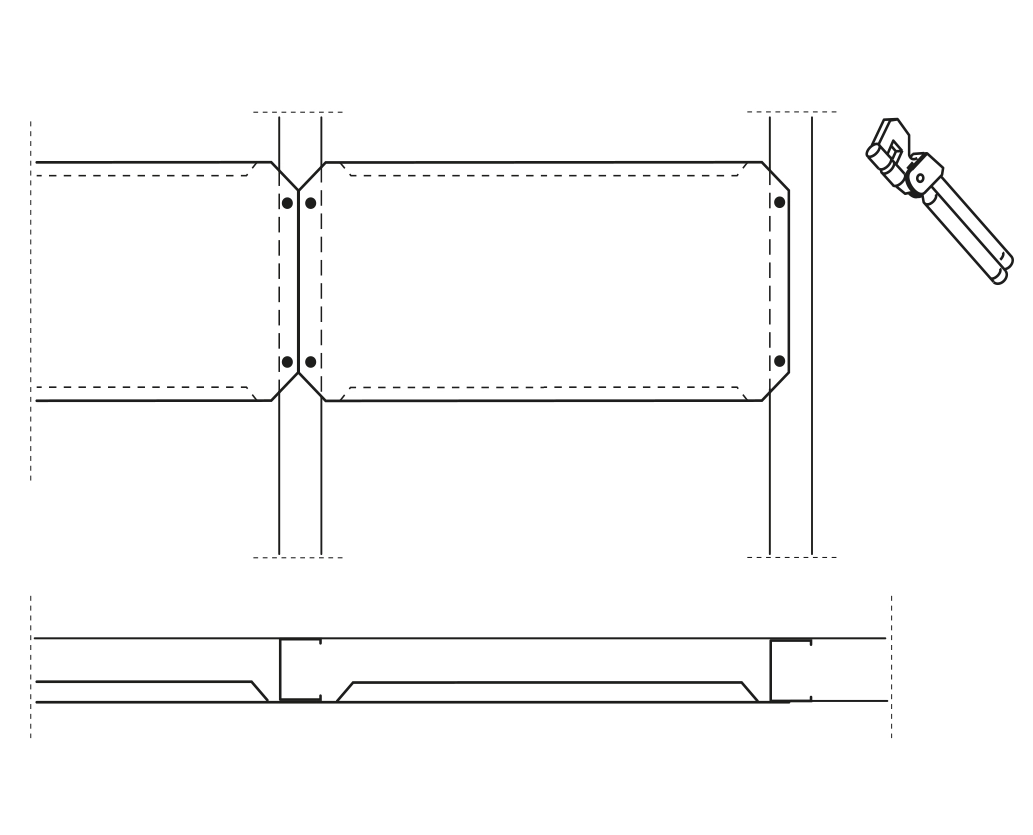

Aquapanel Traverser installasjon
Støttehåndtak
Støttehåndtak eller støtteskinner gir enda høyere belastninger. For ulike sanitære installasjoner (f. eks. toalett og badekar) er forskjellige versjoner av støttehåndtak eller skinner tilgjengelige. Støttehåndtak og lignende festes enten til laterale spikerslag eller forankres direkte i det uferdige gulvet. Under monteringen må produsentens retningslinjer følges.
Visste du at Aquapanel Travers kan bære konsollbelastninger opptil 1,5 kN/m – ideelt for sanitære monteringer.
